自动送料平板模切机-GR1612K
Gunner自动送料平板模切机专门用于柔性材料的异形图形智能切割，可快速完成全切、半切、打孔、折痕、标记等多种工艺，有效解决了异形图画裁剪难题，提高了生产效率，显著降低了人工成本；GR1612K可以降低因人工裁剪产生误差的次品率，有力的帮助用户在降低成本的同时更快速、更准确的完成高品质切割，迅速提高用户市场竞争力，抢占更多市场份额。GR1612K被广泛应用于广告、交通标识、包装、服装制鞋、汽车后时代市场(隐身车衣、太阳膜、改色膜...）、箱包、复合材料等行业。
性能特点参数规格

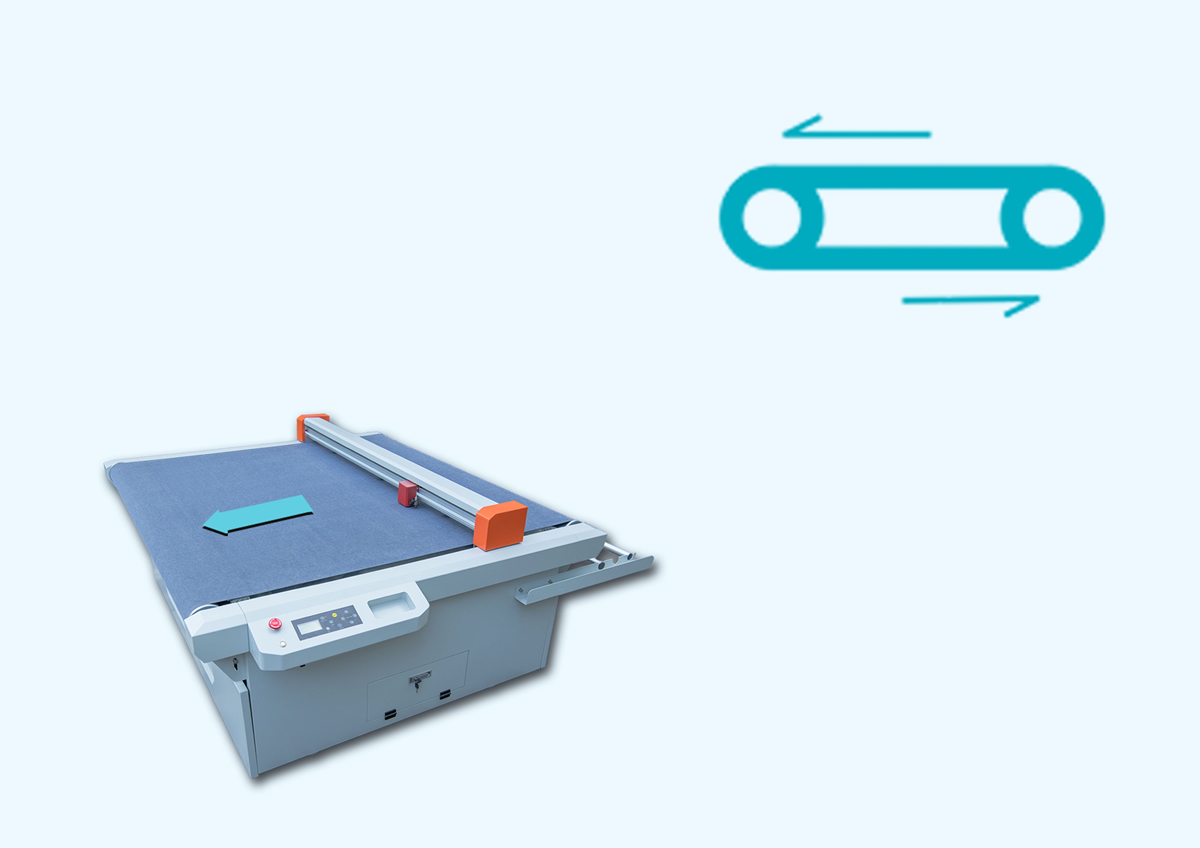

 | | 自动送料功能此系统可实现长幅面刻绘加工的无缝对接，在CCD相机的配合下，可实现快速、精准的套切、轮廓切割。 |

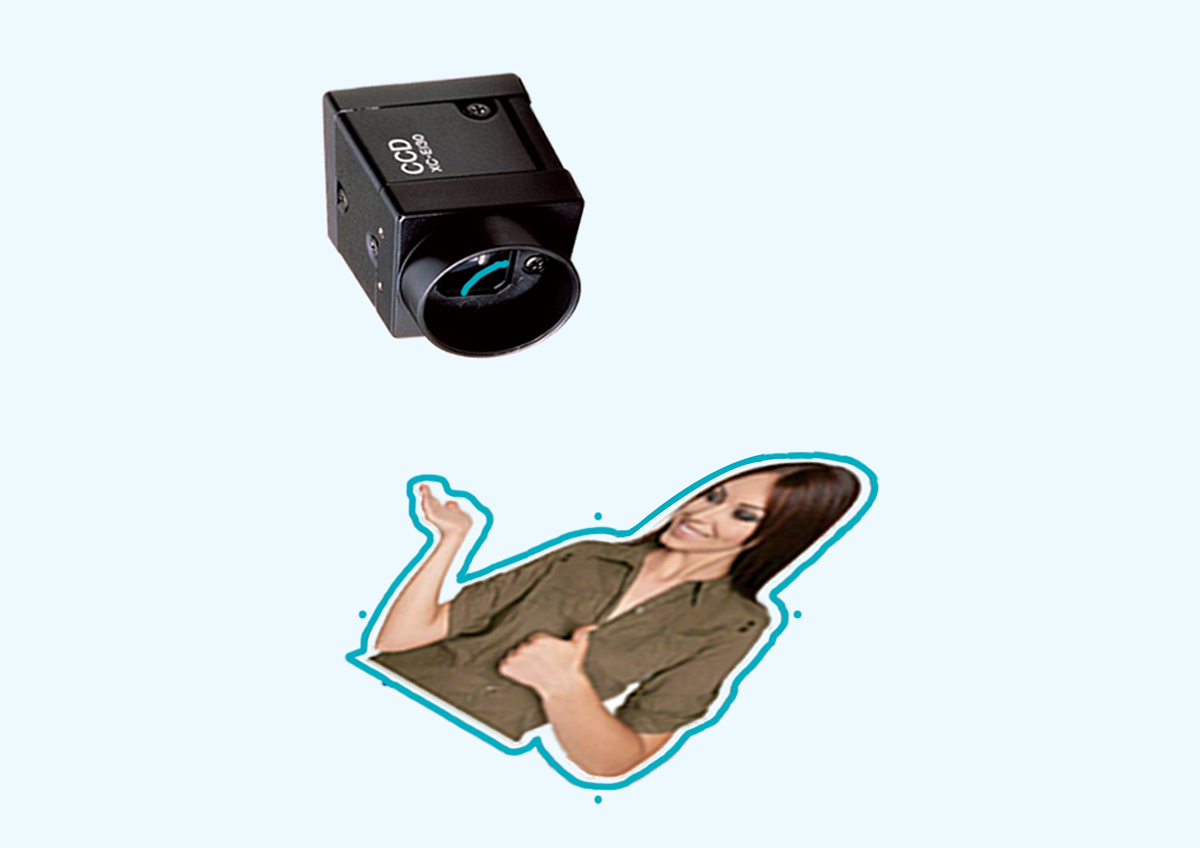

 | | CCD相机高速提取图形外轮廓Gunner 软件可以一键生成图形外轮廓，并添加标记点。
在相关软件的配合下，CCD相机可以高速高效的提取复杂异形图像的外轮廓。

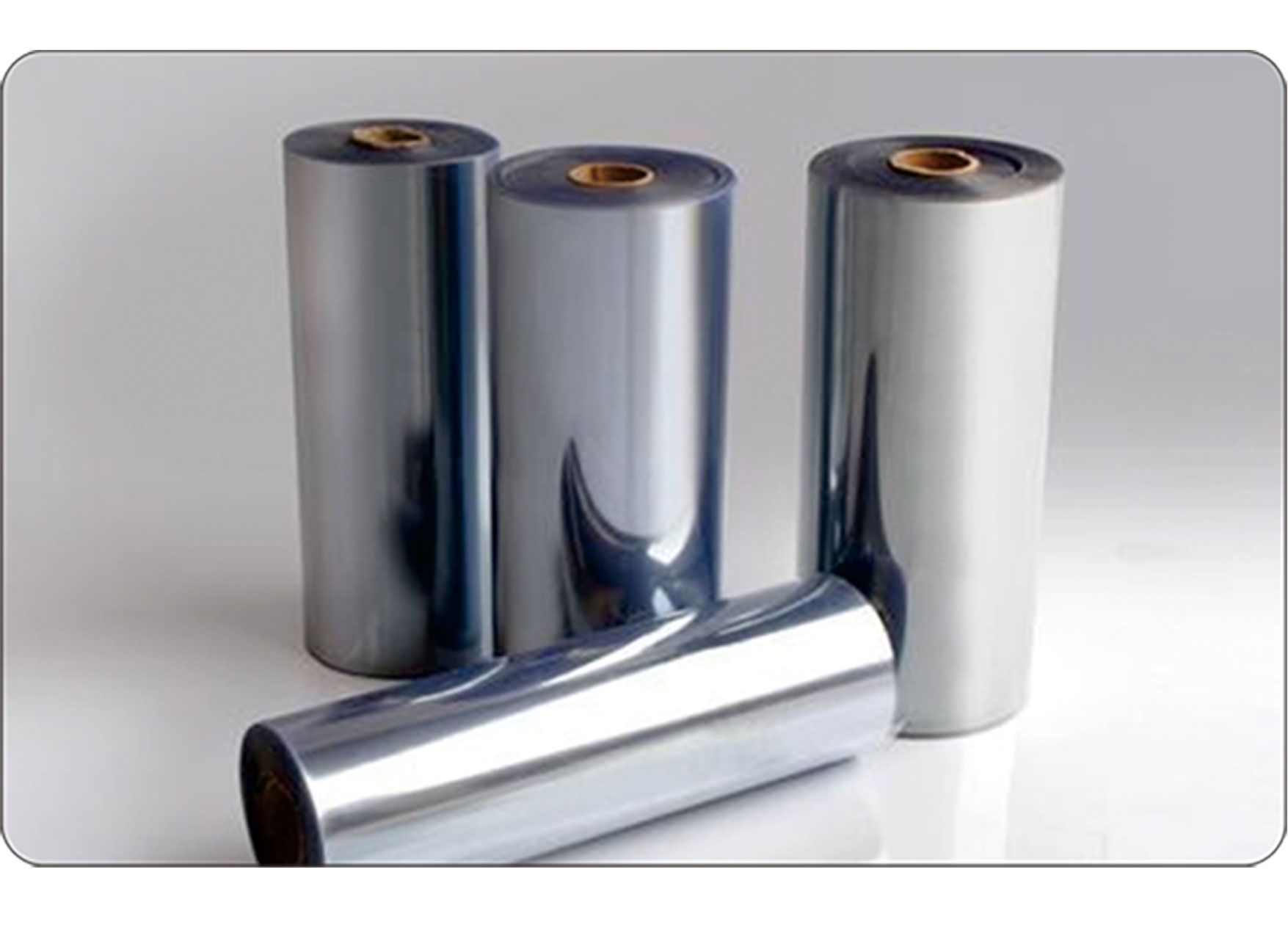

CCD相机适用于更广泛种类的材料。 |

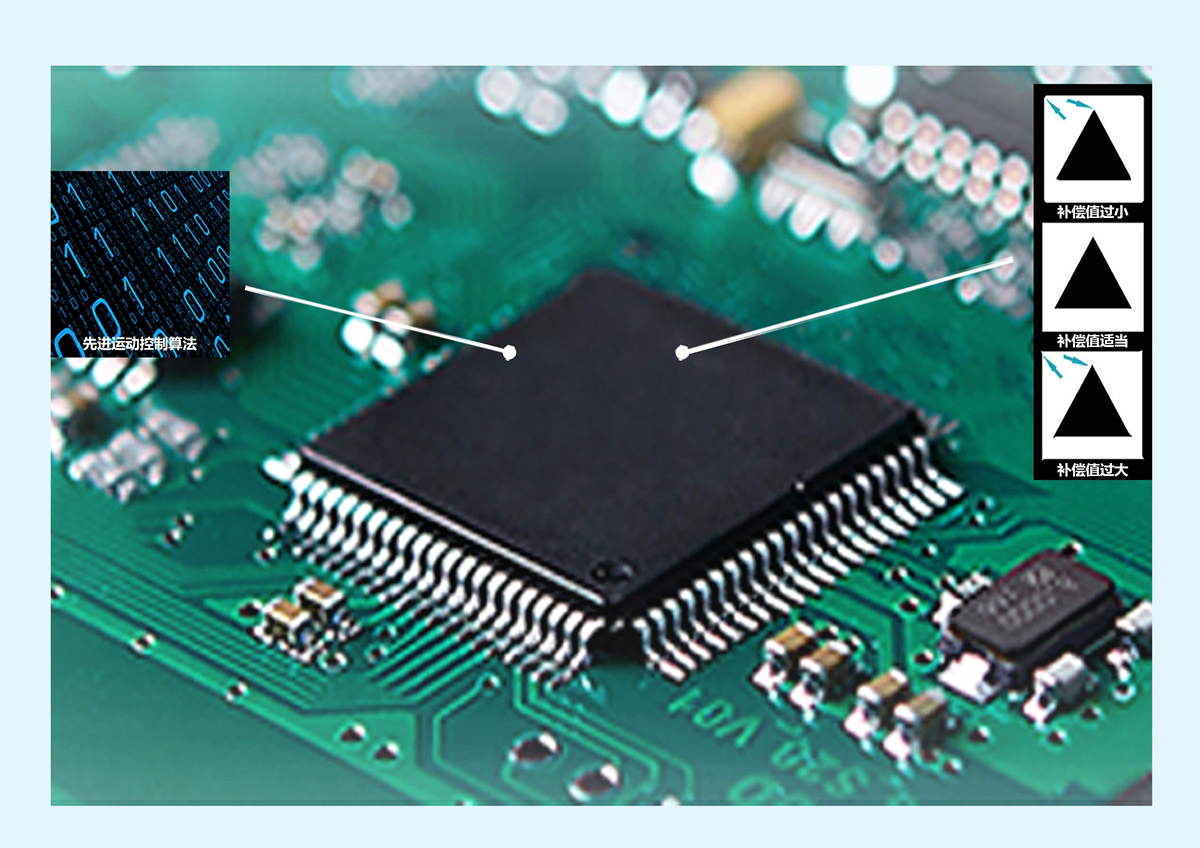

 | | 大陆首家-通过硬件进行刀尖补偿Gunner通过硬件进行刀尖补偿，而不是软件。Gunner硬件刀补的方式在业界处于领先地位，采用硬件刀补可以使机器长期保持高精度加工的状态，而不用担心因更换软件造成的精度不稳定性。 |

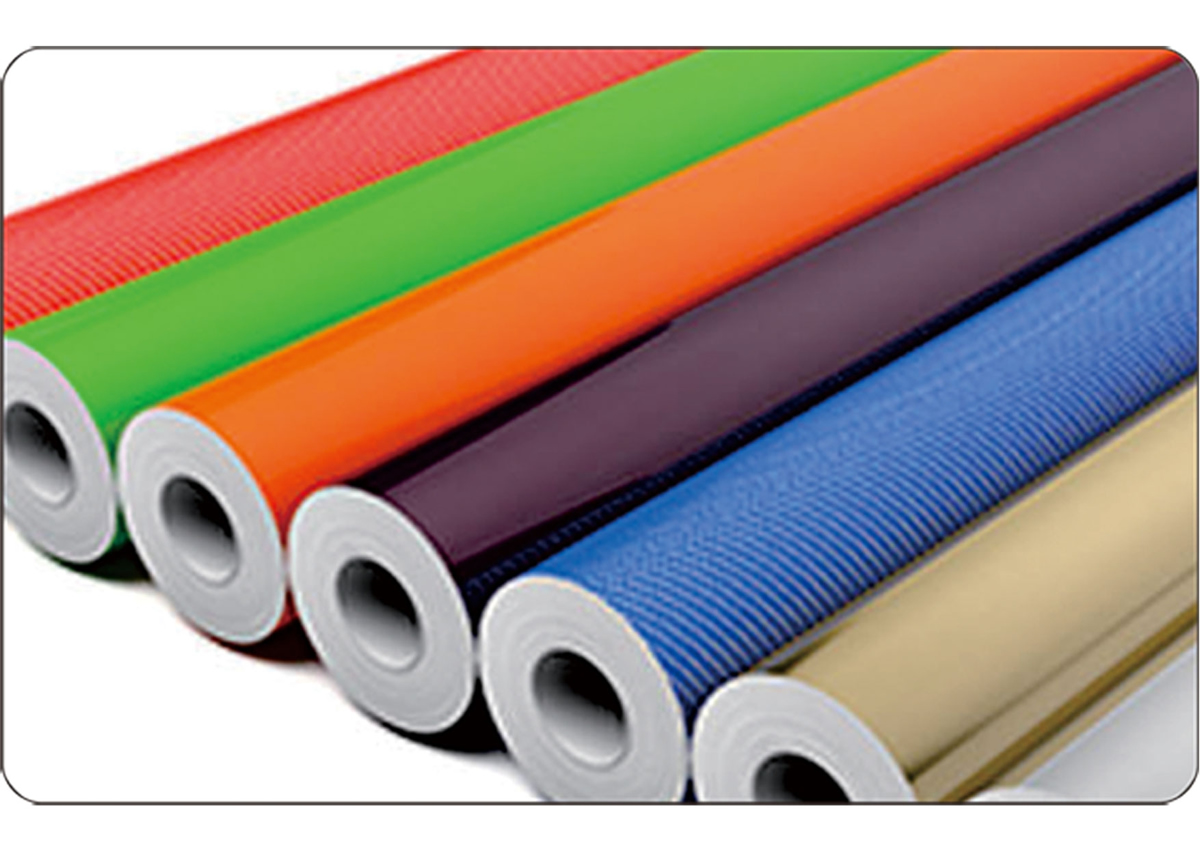

 | | 有效消除静电干扰静电干扰对刻绘机有严重影响，经过长期努力我们有效的解决了这一行业难点，并且这一成果成功的通过了长期的、不同天气条件下的测试。静电干扰的消除对于保护高价值材料尤其重要，如汽车漆面膜、高端反光膜、精密电子膜等。 |
 | | 一键删除正在加工的文件只需一键就可以停止并且删除正在加工的文件，并且是将其从存储器中彻底删除，确保该文件不会再次出现。 |

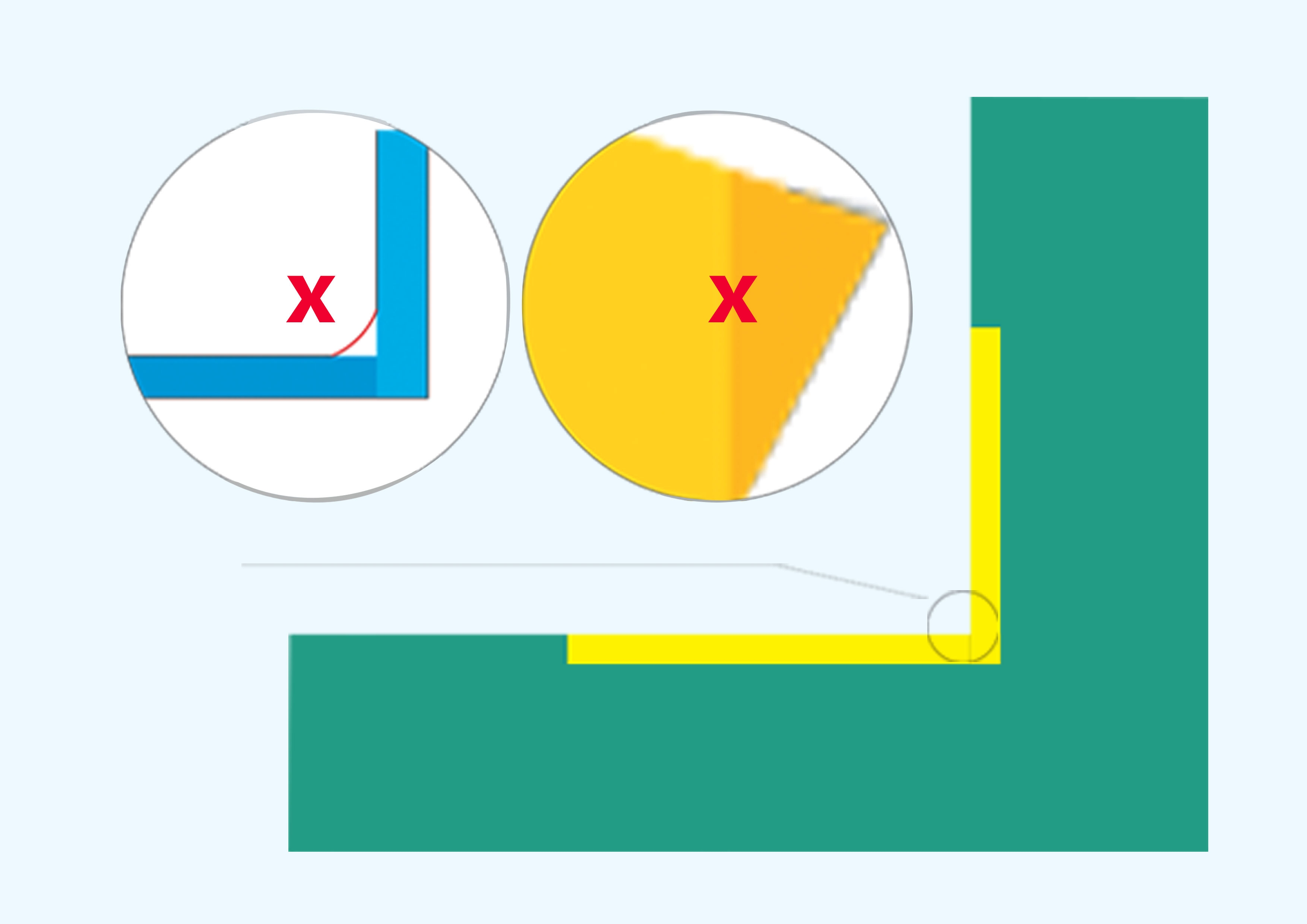

 | | 先进运动控制算法经过近20年的在本行业的经验积累、摸索和验证，我们的软件工程师自主开发了业界领先的运动控制算法，该算法可以明显的消除拐角处圆弧、材料被挑起的现象，从而实现了高精准加工。 |

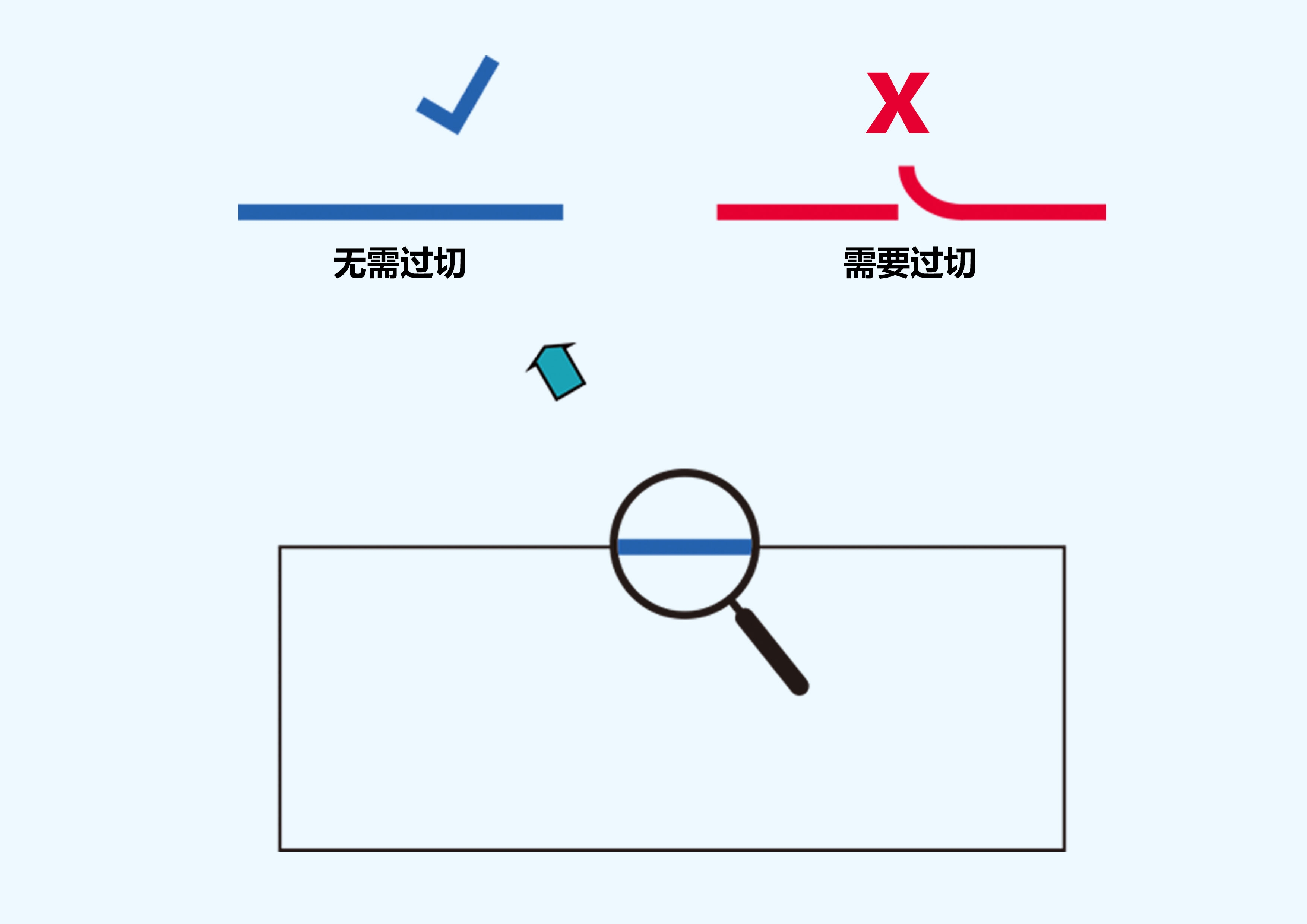

 | | 过切优化功能Gunner自主研发的CAM软件，对刀具物理过切现象进行了系统优化，实现了长幅面无缝对接，确保出色的切割效果。 |

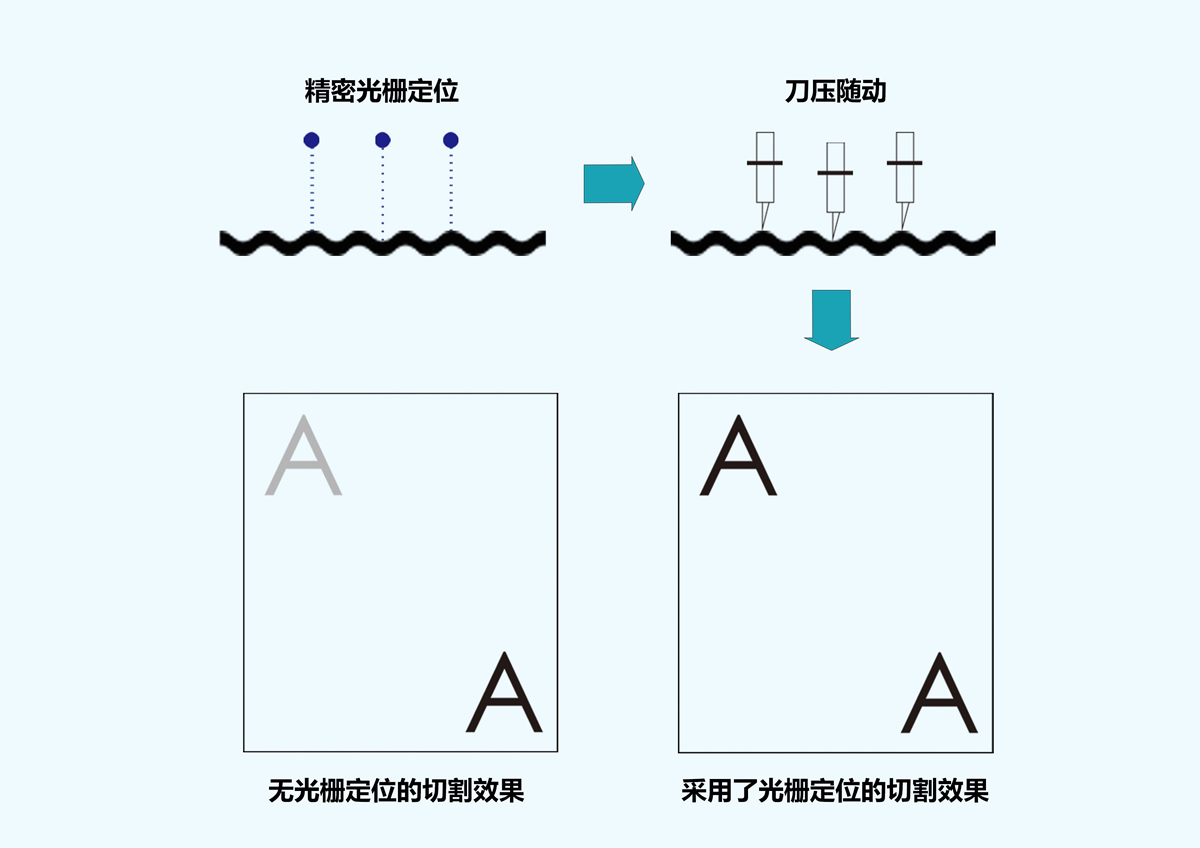

 | | 智能化台面补偿系统针对材料表面不水平的现象，通过精密光栅定位小车拖刀机构，实现切割过程中自动刀压补偿，精准实现半切、全切。切割品质完美如一，切割过程中永不伤毛毡垫。 |
 | | 切面光洁、无粘连在精密光栅尺以及相应压力控制系统的作用下，材料切面光洁、无毛刺、无粘连、易于排废。这一特性可以显著减少用户工作量。 |

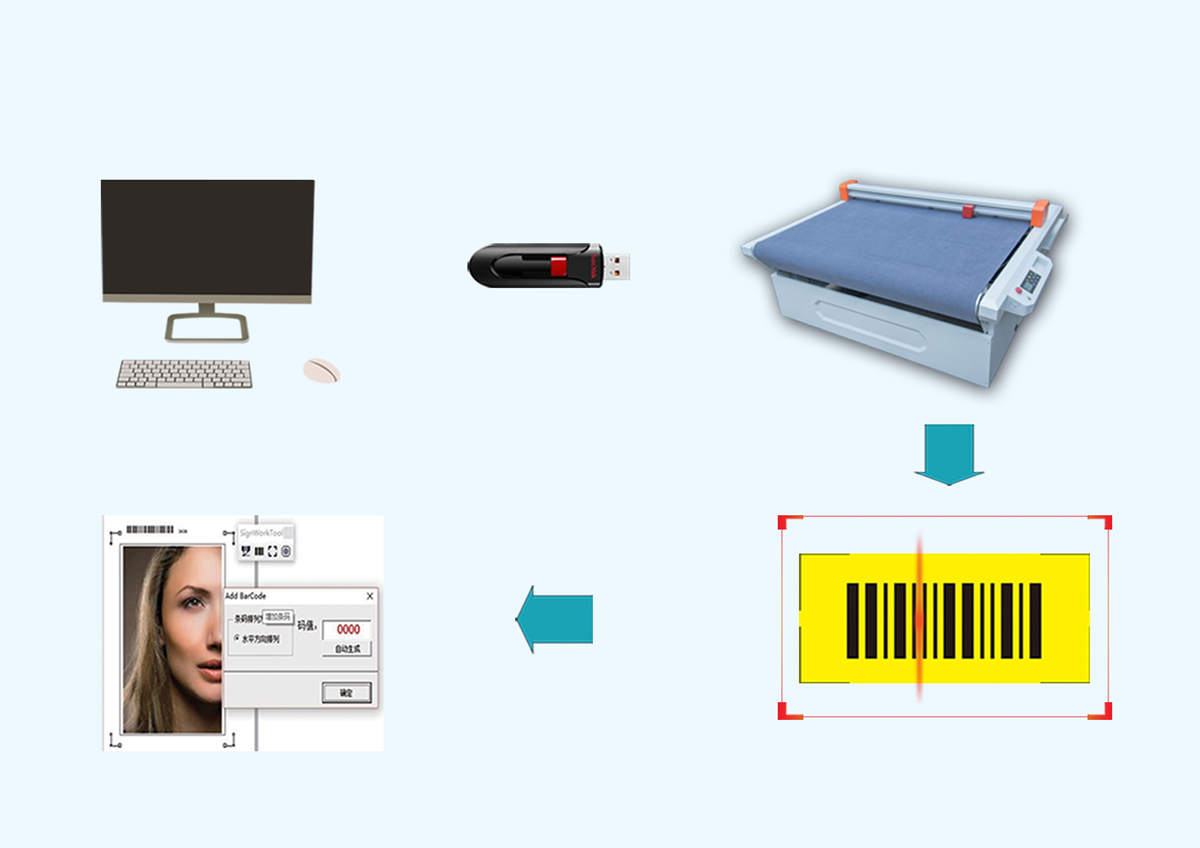

 | | 引领业界的离线读取条码功能创新的一键读条码功能，实现了多任务高效循环切割。高清CCD摄像头具有边界自动识别功能，可以对各种材料自动定位并套切，快速精准切割各类复杂异形图形，杜绝人工定位不精准、打印变形等问题。配合自动送料功能，实现对大幅面画面进行高效精准套切，提高切割质量及产量。 |
 | | 智能分割 / 叠压拼接功能Gunner自主软件在排版过程中提供智能分割 / 叠压拼接功能，此功能非常利于大幅面标牌的拼接操作，是专业设备的必备特质。 |

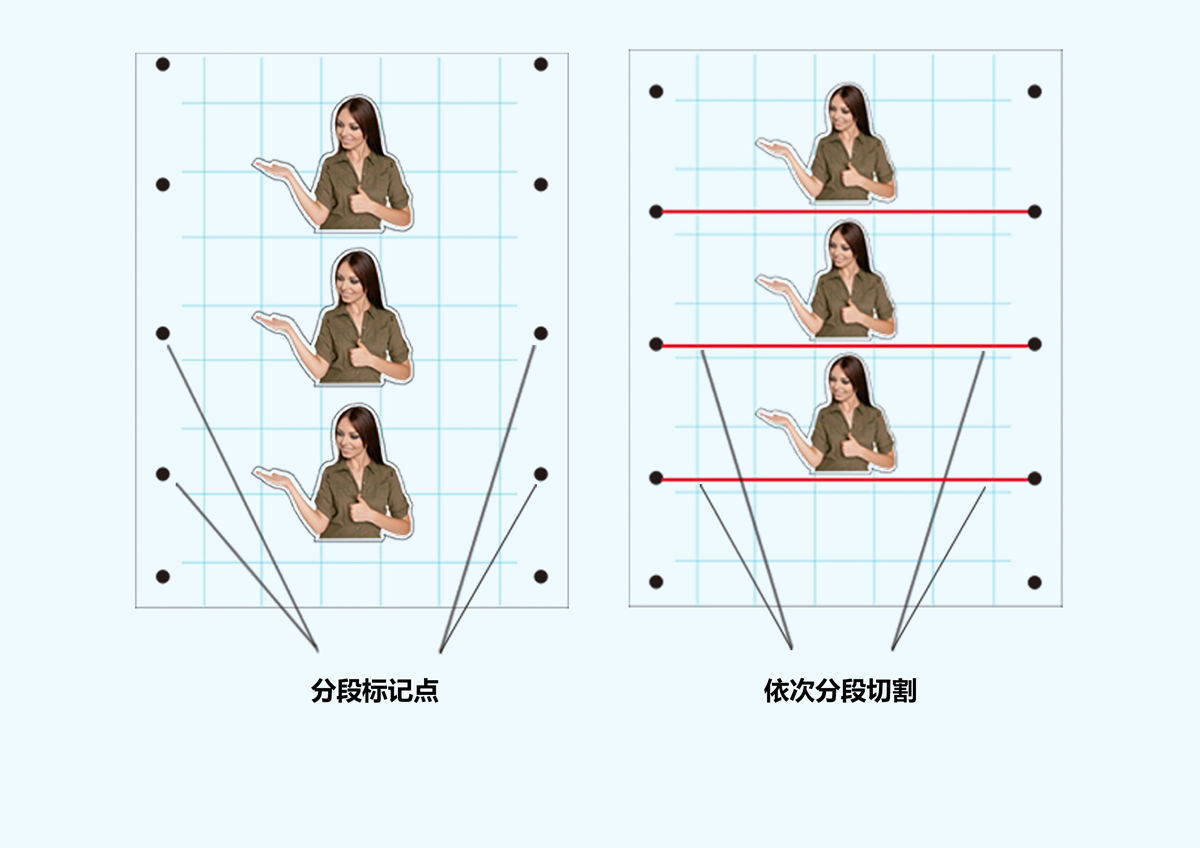

 | | 分段识别标记点 / 依次分段切割自主开发的分段识别功能，有效解决了大幅面外轮廓或者大量外轮廓提取过程中出现的偏差；依次分段切割指的是识别一段、切割一段，加工方式灵活，较传统工艺节约了时间，显著提高了加工效率。 |

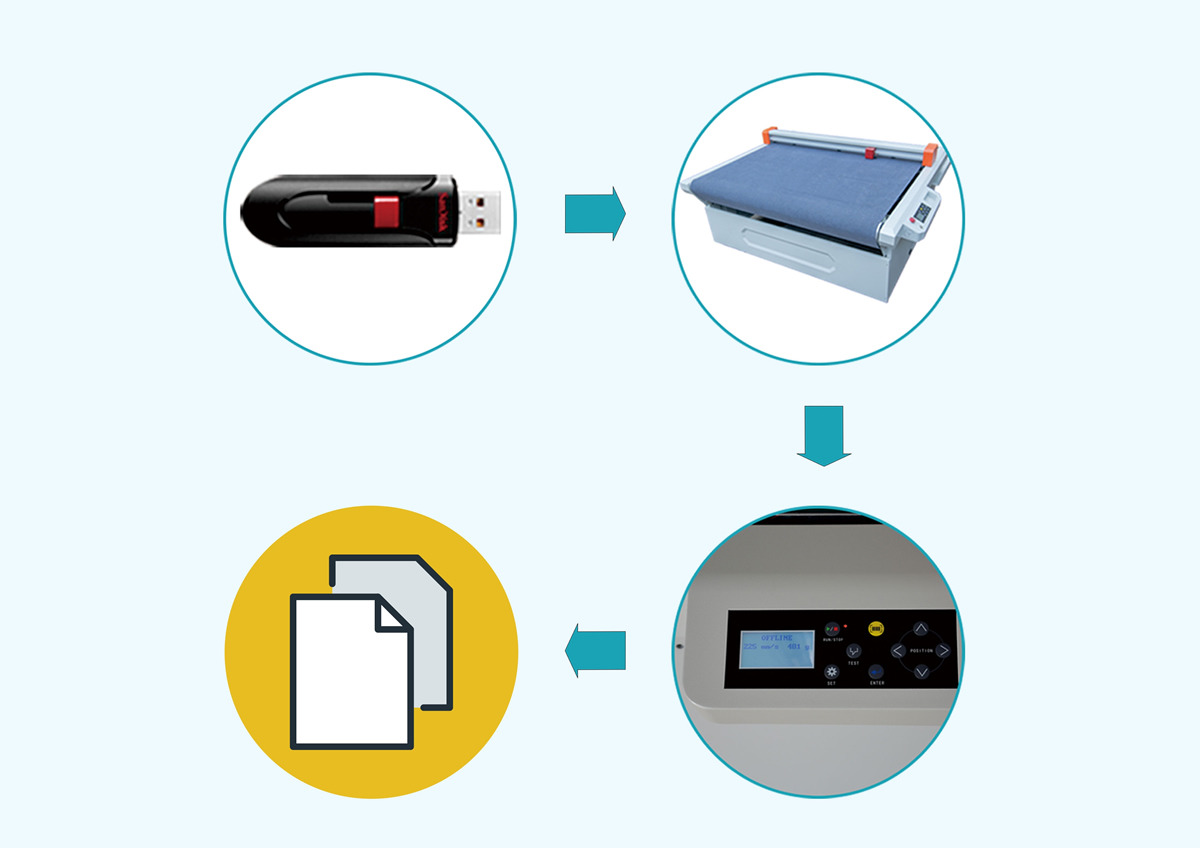

 | | 加工文件离线复制功能得益于对用户操作习惯的深入了解，为了解决用户操作中的切身痛点，我们自主研发了对于加工文件的离线复制功能，从而使得用户无需连接电脑就可以实现批量复制的操作；配合机器的自动送料功能，实现了在长幅面材料上的大批量、快捷、高效的加工方式。 |

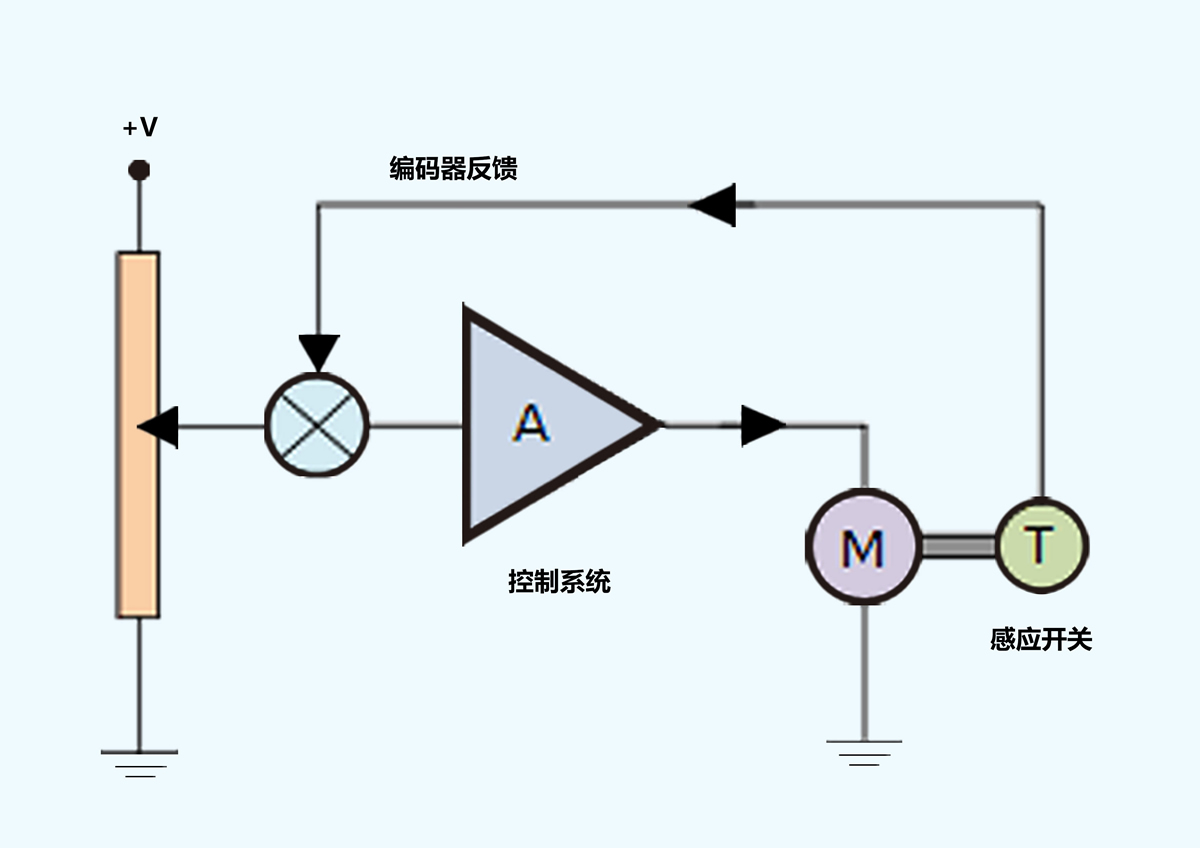

 | | 伺服系统 / 闭环控制当传感器感测到小车过载的时候，控制系统会自动停止刻绘加工，从而避免因卡纸等外力对小车造成的过载损伤，此系统能有效保护小车。 |

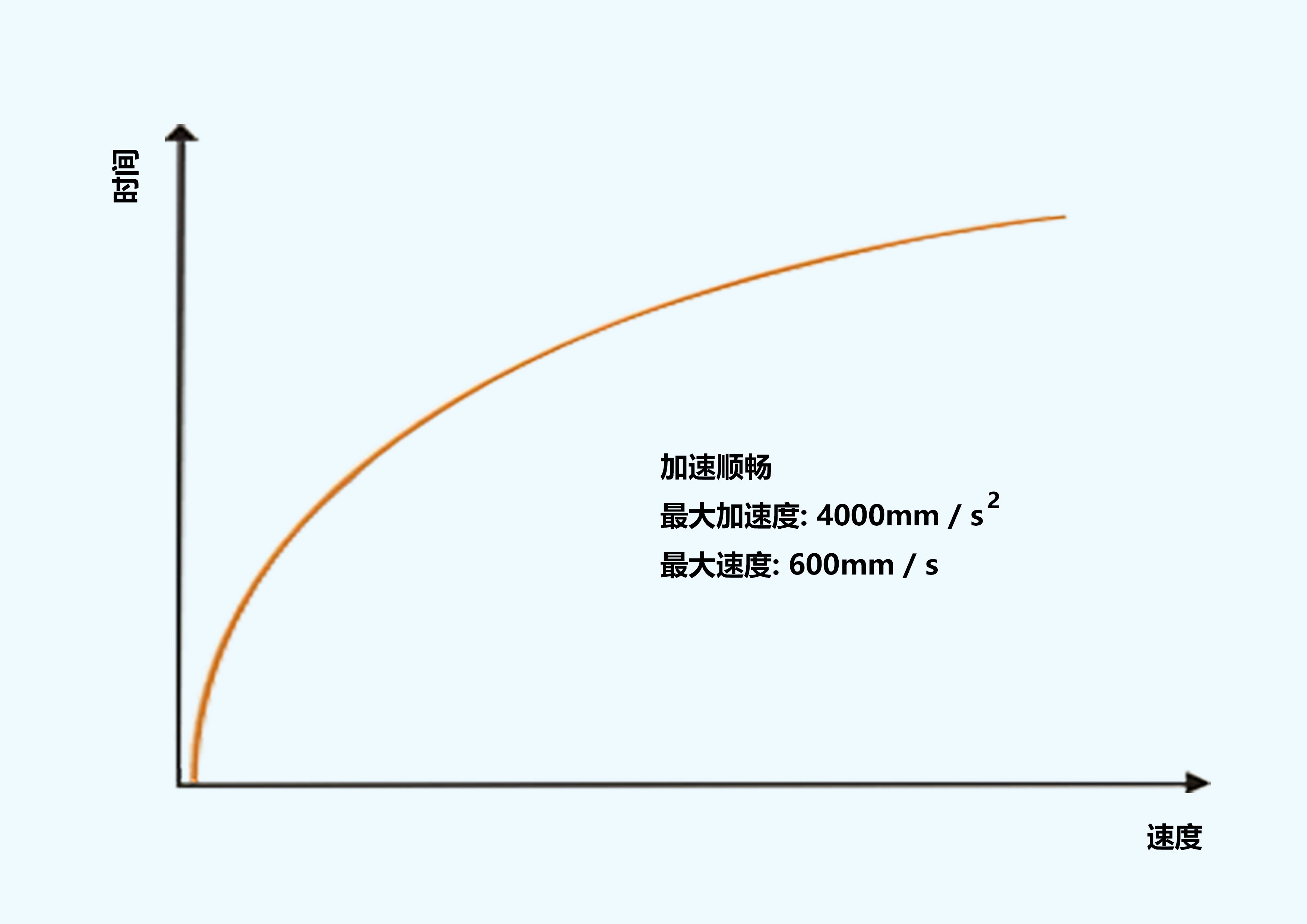

 | | 高速刻绘加工高速度成就批量加工能力；伺服驱动系统具有加速顺畅、力矩大、精度高、稳定性特别突出等特点。 |

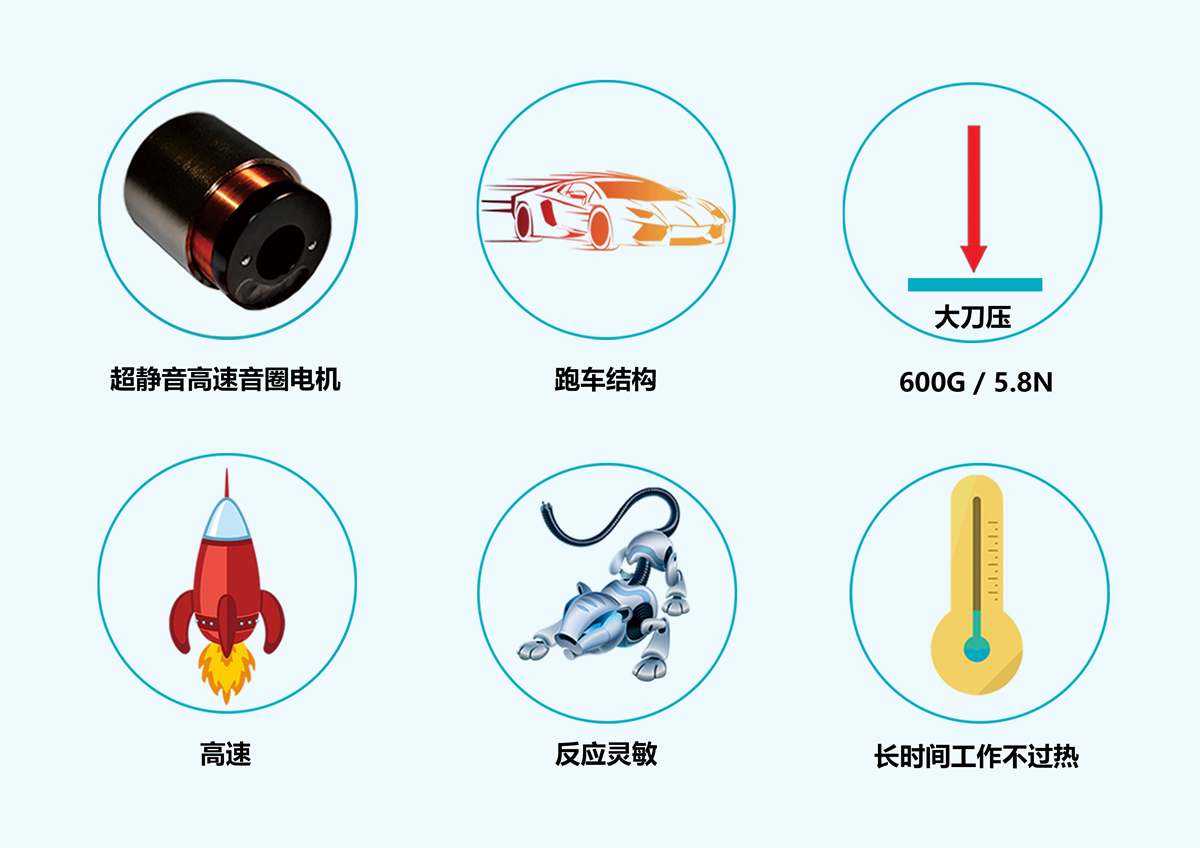

 | | 先进小车我们的小车采用超静音高速音圈电机、跑车结构，具有速度快、反应敏捷、长时间加工不过热等优秀特质。此小车结构独特，在同行中处于技术、性能领先地位。 |

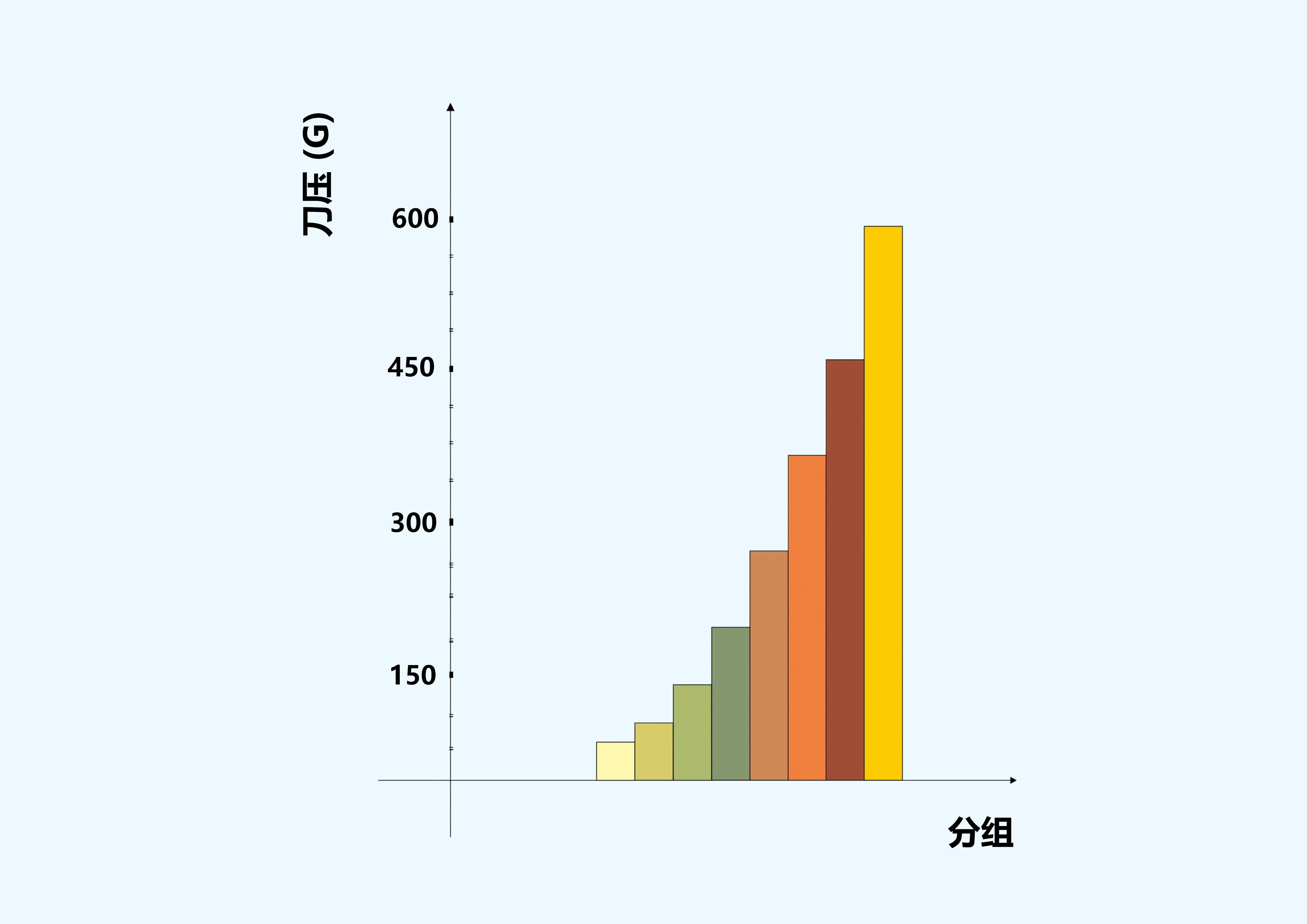

 | | 8组刀压自动分别输出我们将刀压细分成8组，机器会根据已设定程序按照不同颜色自动分别输出路径。
此功能在业界处于领先地位。 |

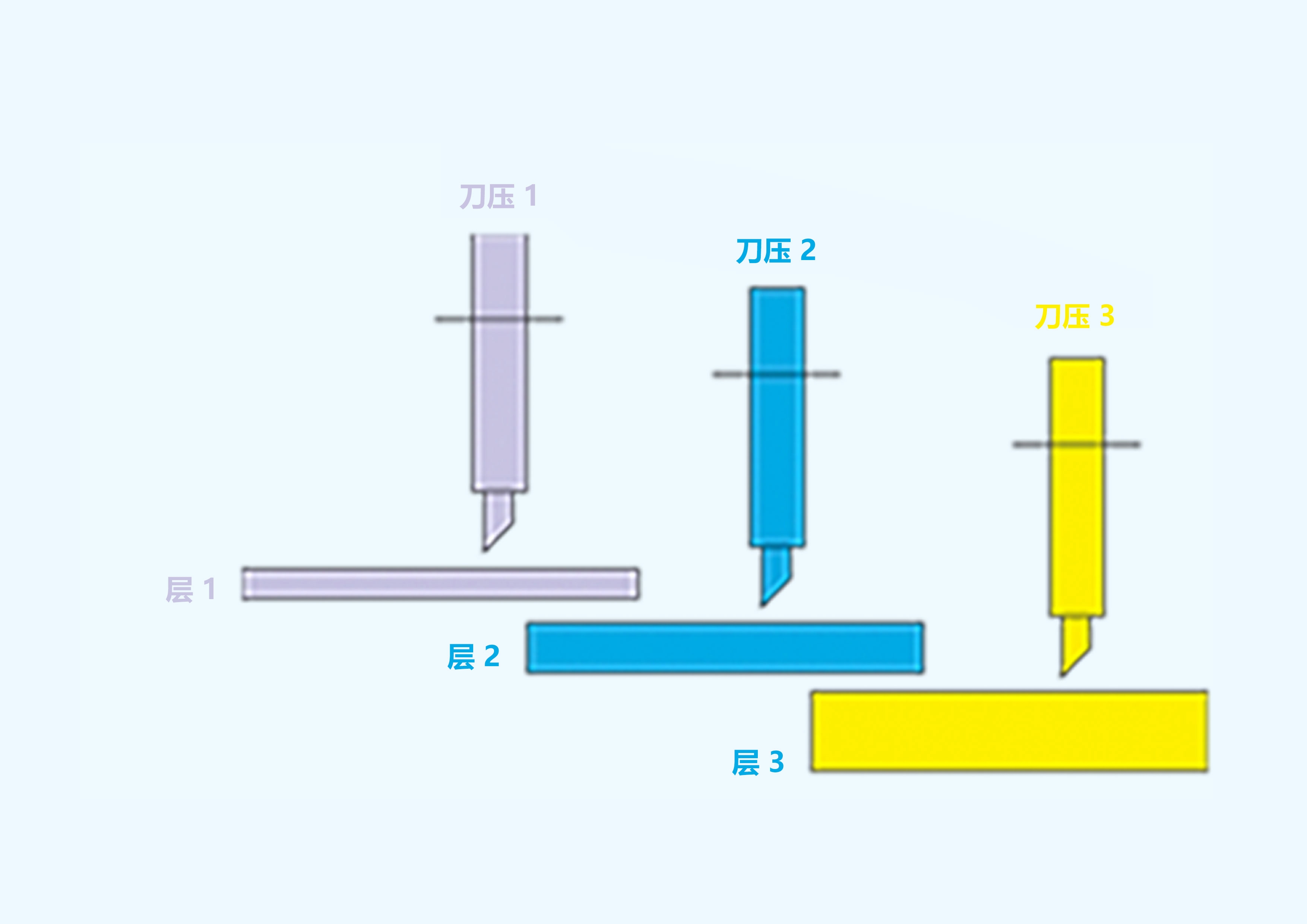

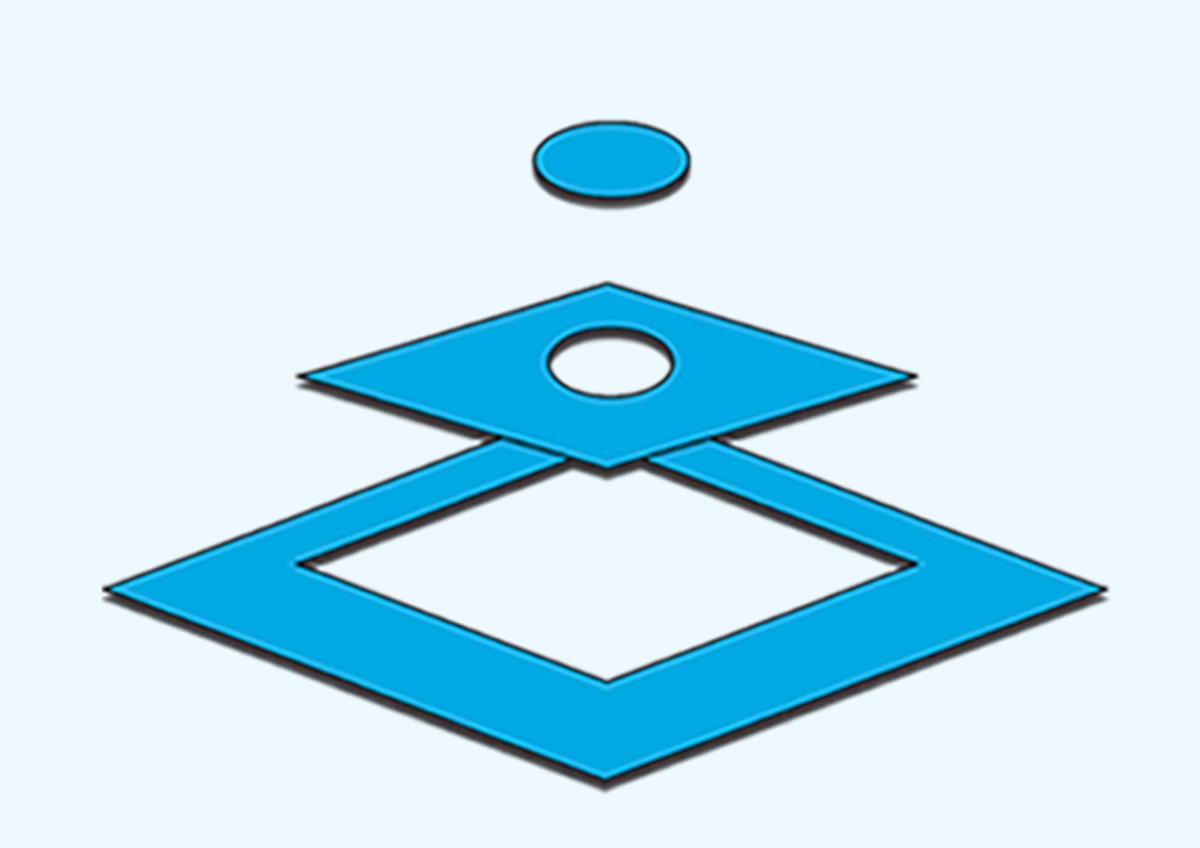

 | | 先进的多层膜切割方案对于多层膜加工，机器会在不同层面采用不同刀压进行切割，且在换层时自动切换刀压。 |
 | | 半切 / 全切功能机器具有半切 / 全切模式，用户可以选择单一模式，也可全选。在全选时，机器会自动分别输出。 |

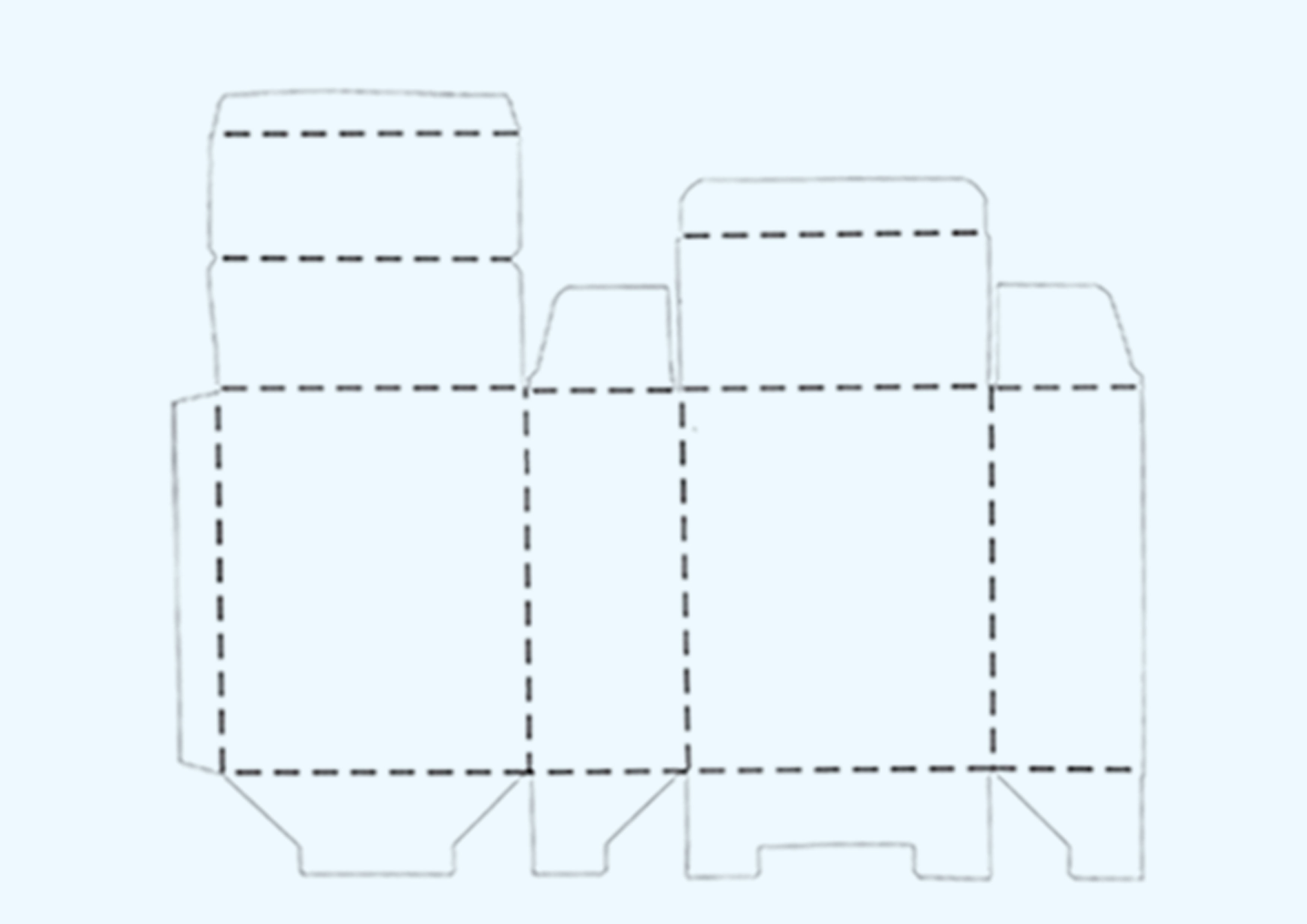

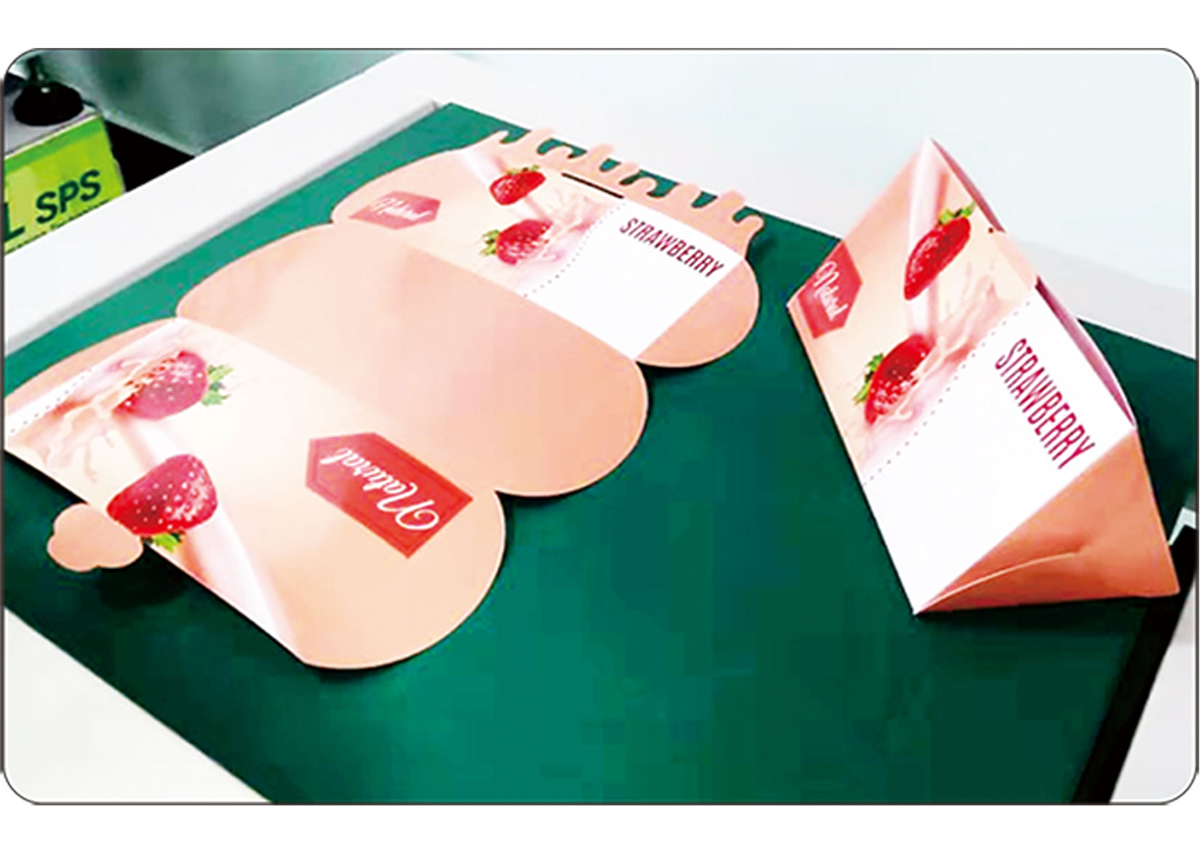

 | | 点线切割功能此功能多用于双层膜打样切割，也可用于加工多种卡纸。
此功能对机械精度要求特别高，截至目前只有极少数进口品牌和我们具有这个功能。 |

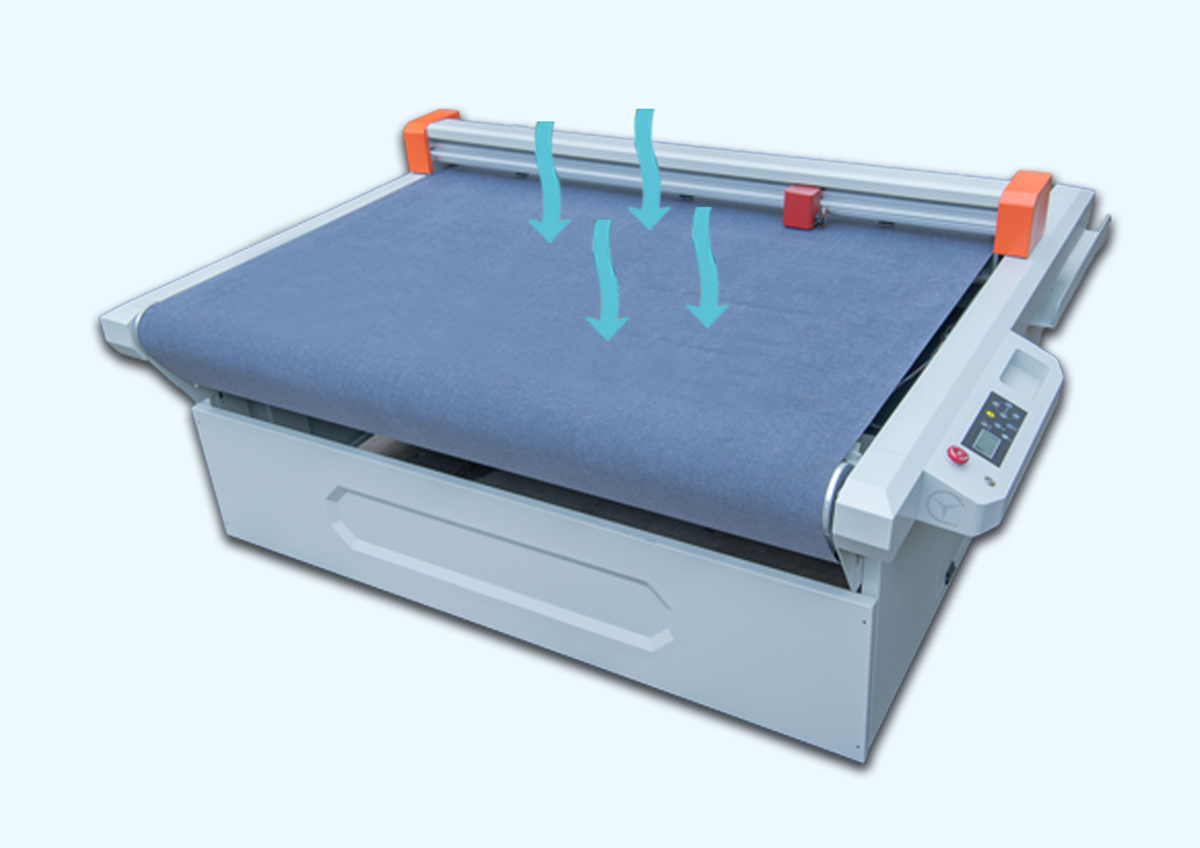

 | | 真空吸附平台强吸力可以牢固固定材料并使其表面平整，从而有助于快速切绘，也有利于精准控制切割深度。 |

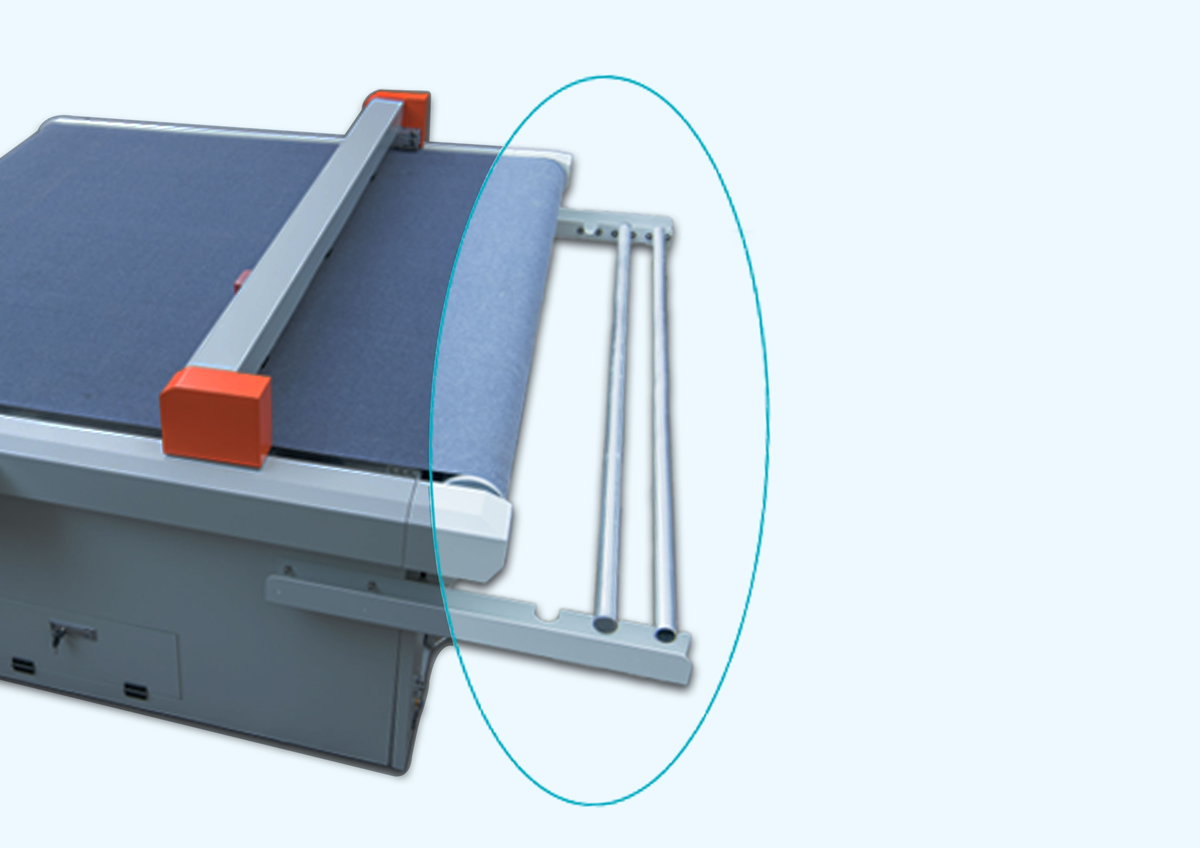

 | | 导向棍卷筒纸支架我们提供导向辊筒放卷装置，可以确保卷材输送过程中在材料切割时平滑柔顺，可根据不同特性、规格的卷材设置不同的放卷装置，显著的提高了切割的产量及质量。 |

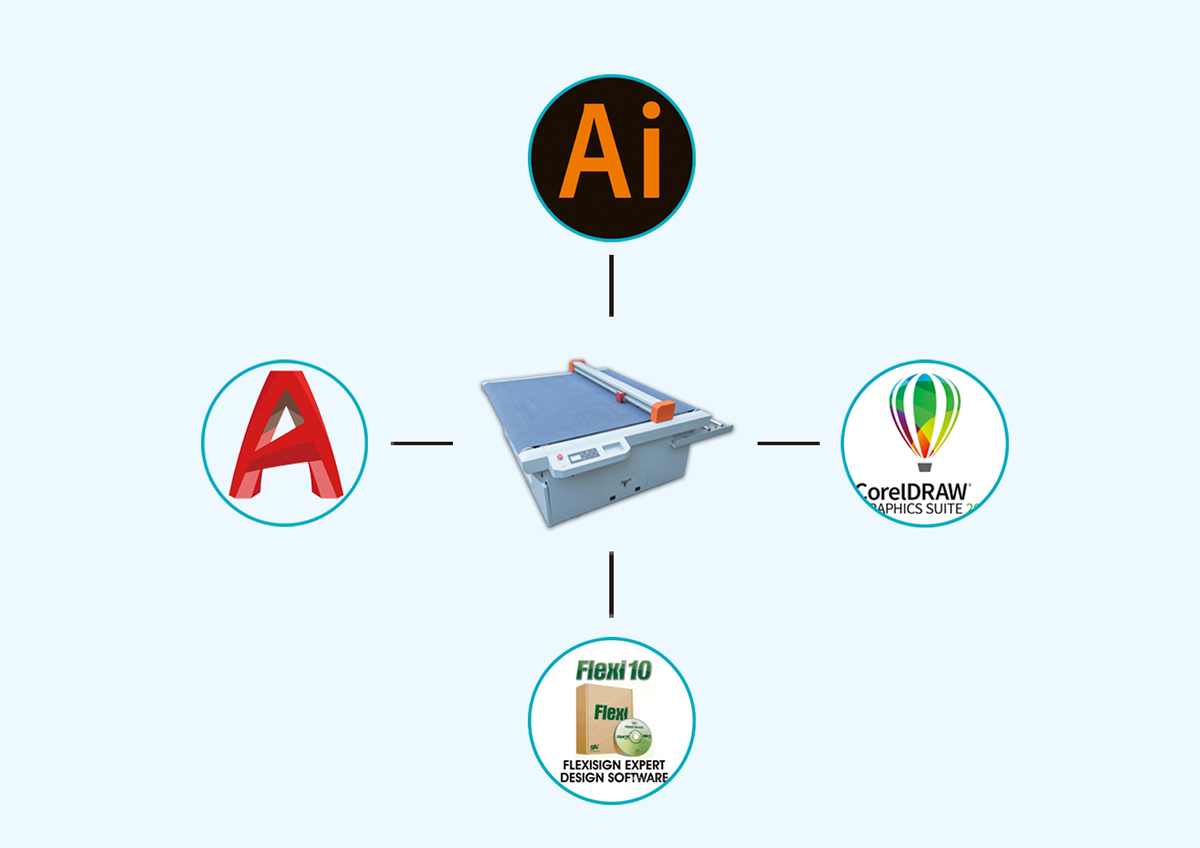

 | | 兼容 AutoCAD, AI, Coreldraw和Flexisign我们拥有业界领先的软件适配能力，我们的设备兼容多款行业流行软件的最新版本，并且我们可以迅速的提供升级服务。 |
 | | 握手协议对于一些特定行业，我们可以提供软件开发包以适配对方的数据库/专业设计软件，从而形成深度合作。 |

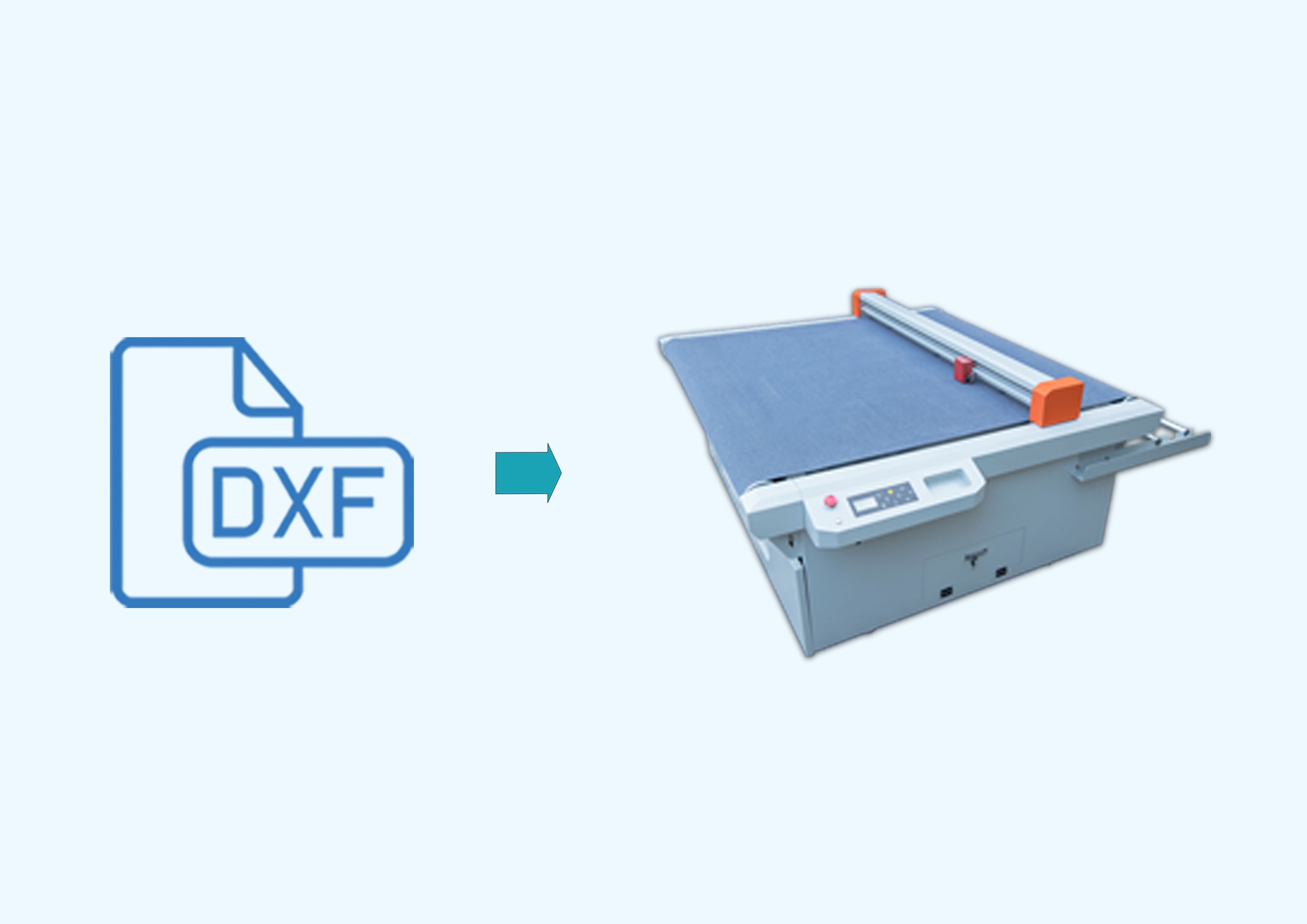

 | | DXF 直接输出用我们的CAD输出中心软件，用户可以直接输出.DXF格式的加工文件，而不需要进行任何格式转换。 |

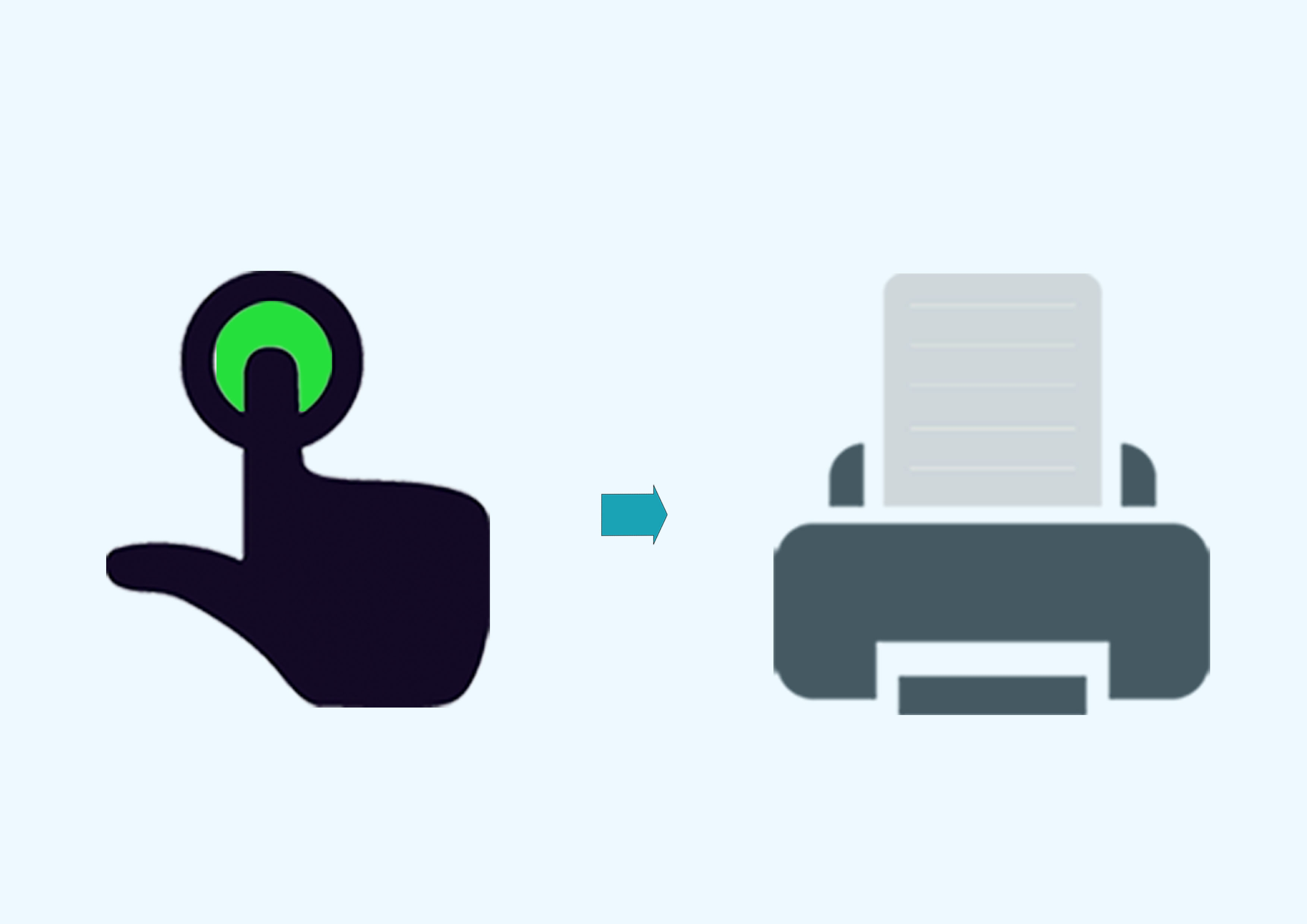

 | | 一键安装打印驱动真正USB打印输出，可在任何具有打印能力的CAD软件下输出切绘任务。
打印驱动程序支持WINDOWS 32/64位系统。 |

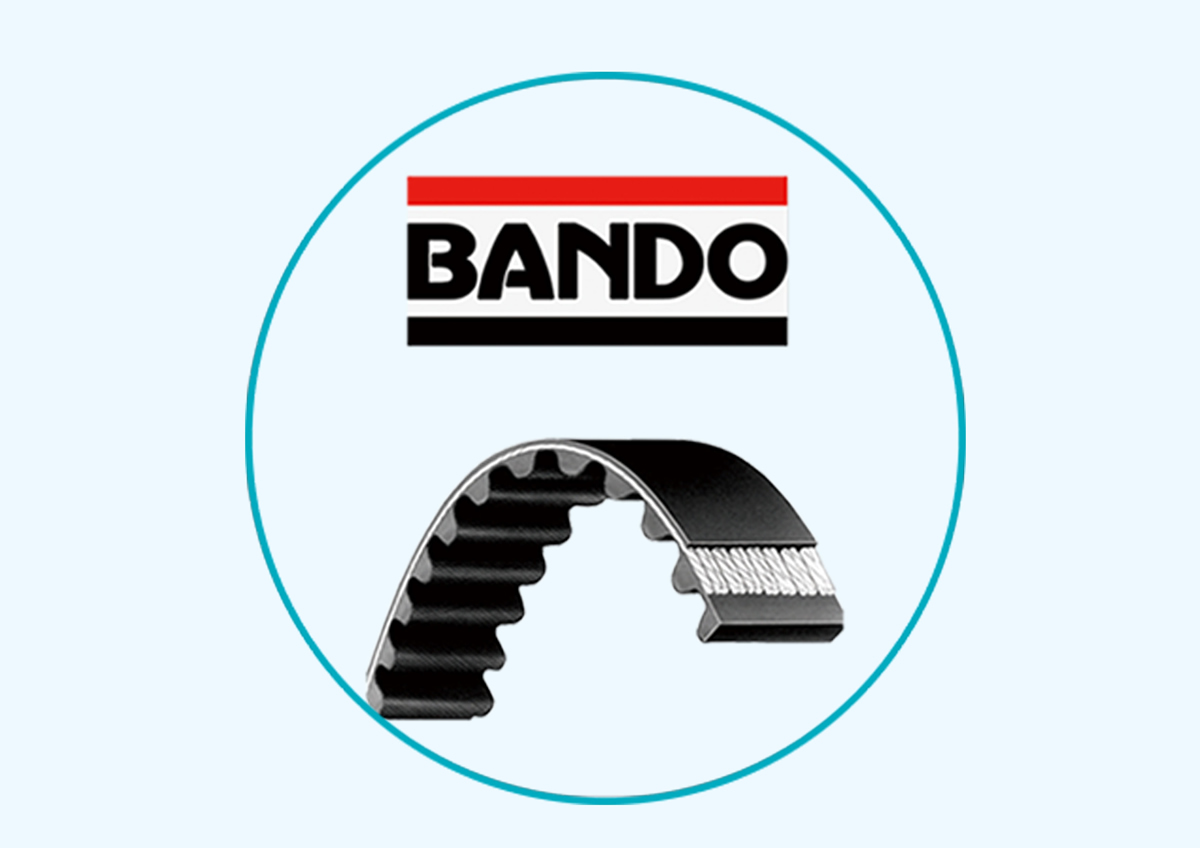

 | | 优质部件我们的主要部件都是采用国际一流品牌，如日本BANDO同步带、NMB轴承和韩国WON超静音直线导轨，优秀的部件确保了出色的机械素质和长期可靠性。 |

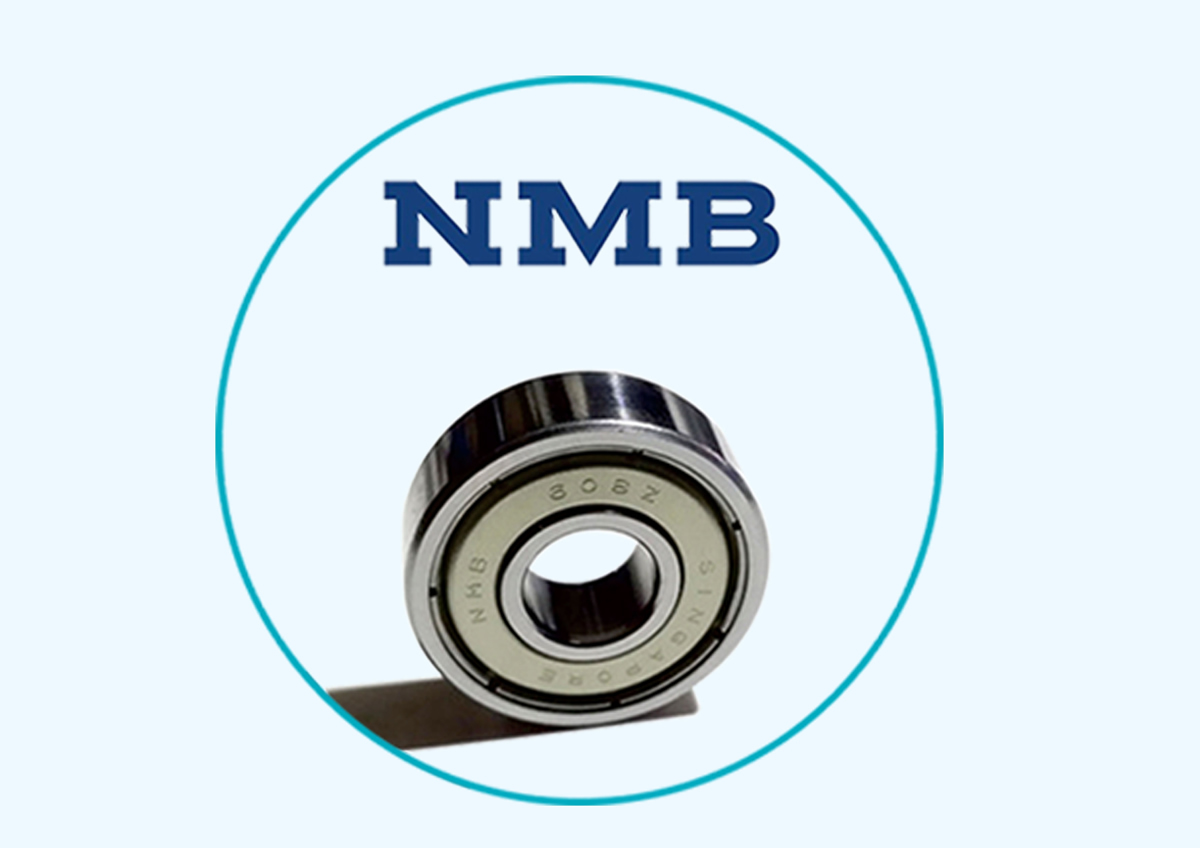

 | | NMB 轴承日本NMB出品，以高精度、稳定、寿命长而著称。 |

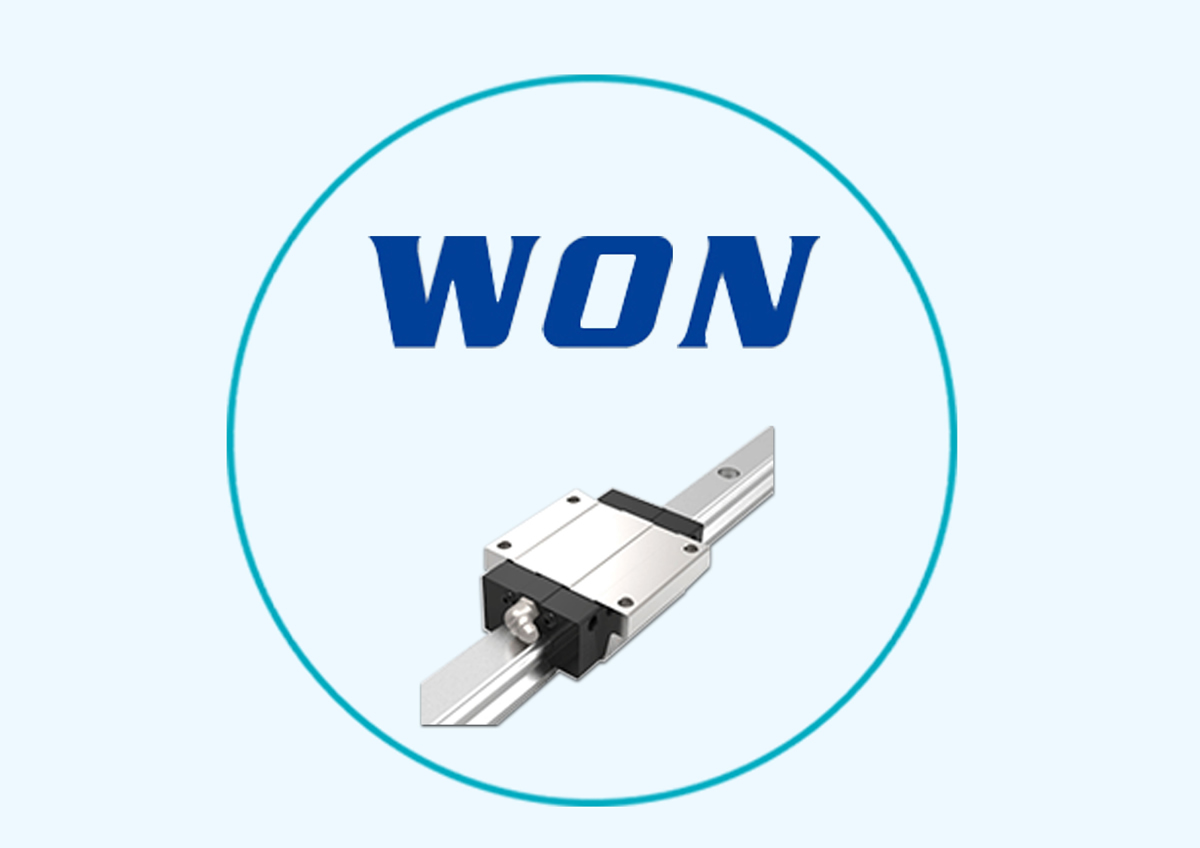

 | | 超静音直线导轨由韩国WON公司生产，负载、刚性远超同类产品。 |
 | | 精制刀座此刀座内含精密轴承，刻刀转向精准、顺畅；刻刀固定牢固，切较厚、较粘材料时不掉刀。 |

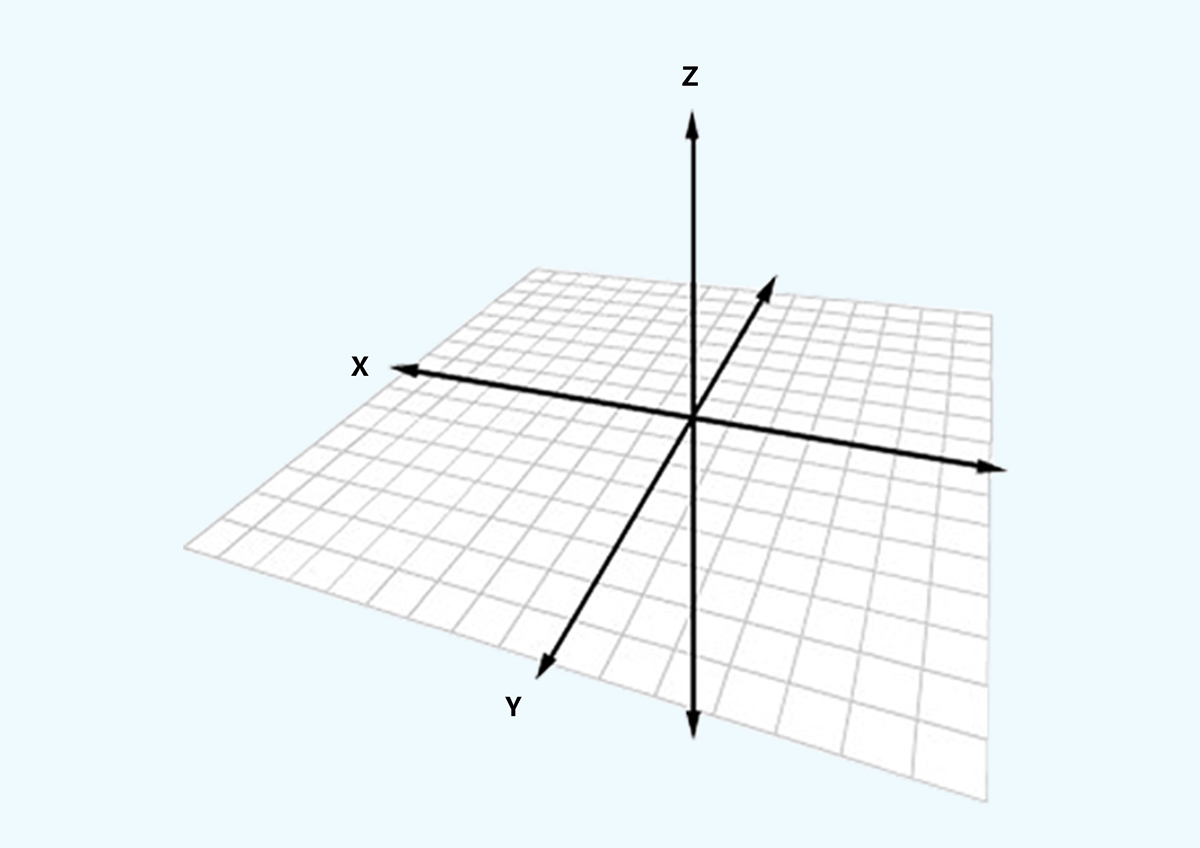

 | | 领先的校准技术制造过程中采用了行业领先的校准技术，以确保各轴向间的垂直度和平行度。 |

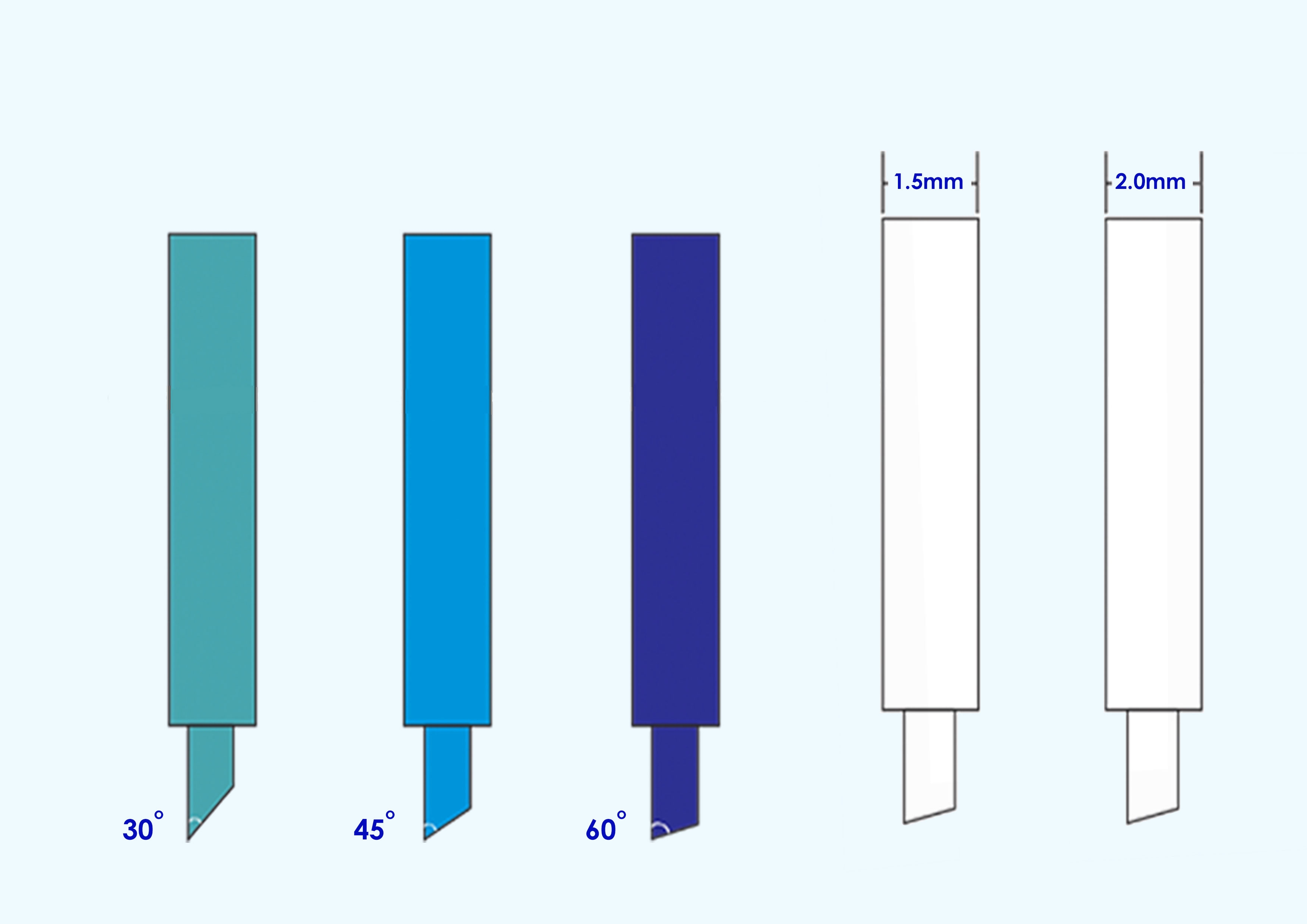

 | | 可用多种刻刀角度: 45° / 刀柄直径：1.5mm，多用于厚料
角度: 30° / 刀柄直径：1.5mm，多用于厚料或者小字
角度: 60° / 刀柄直径：2.0mm， 多用于反光材料
角度: 45° / 刀柄直径：2.0mm，多用于漆面膜 |
参数规格| 型号 | GR1612K GR1312K |
| 加工尺寸 | 1520x1200毫米(非巡边切割) 1300x1200毫米(非巡边切割)
1490x1180毫米(巡边切割) 1240x1180毫米(巡边切割) |
| 切割厚度 | ≤1.5毫米 |
| 适用材料 | 软材，中等硬度材料 |
| 材料进给方式 | 自动传送装置 |
| 材料固定方式 | 真空吸附平台 |
| 最大切绘速度 | 600毫米 / 秒 |
| 最大切割压力 | 600克力 / 5.8牛，8 组刀压 |
| 压力调节 | 每1克力可调 |
| 刻刀刀柄直径 | Φ1.5毫米 , Φ2.0毫米 |
| 刻刀刀尖角度 | 30° , 45° , 60° |
| 点线切割功能 | 标配 |
| 驱动电机 | 交流伺服 |
| 机械精度 | 0.0125毫米 |
| 可兼容操作系统 | Win10 / 8 / 7 / XP |
| 内存 | 2MB |
| 软件 | Windows 驱动 , SignWorkPro , CADtoPlotpro |
| 液晶显示屏 | 中文/英文 |
| 文件格式 | HP-GL , PLT |
| 数据接口 | USB , RS-232 |
| 标记点识别 | CCD摄像机 |
| 输入电压 | 交流220伏,50-60赫兹 |
| 整机功率 | 1.5千瓦 |
| 真空泵功率 | 1.5千瓦 1.1千瓦 |
| 随机刀架数量 | 1个 |
| 绘笔种类 | 水性笔/油性笔 |
| 材料托架 | 标配 |
| 包装尺寸(长/宽/高) | 2150x1920x1220毫米 1920x1850x1220毫米 |
| 毛/净重 | 340/260千克 320/240千克 |
