数控平板模切机-GR9015

GR9015(同GR1590)数控平板模切机,为图案打样、图文异型轮廓切割与小批量个性化定制生产提供完美解决方案,适合各类硬软膜材料的无模板切割。广泛应用于服装/鞋类制版,交通标志/高强度反光膜,工业制品/汽车漆面膜 手机膜,橱窗陈列/标签膜,包装/重磅纸 ,不干胶/标签磁铁,喷砂/喷砂保护膜橡胶,摄影/相纸等。 新增加离线功能(U盘离线传输)和一键读取条型码功能,更方便各环节使用者操作。

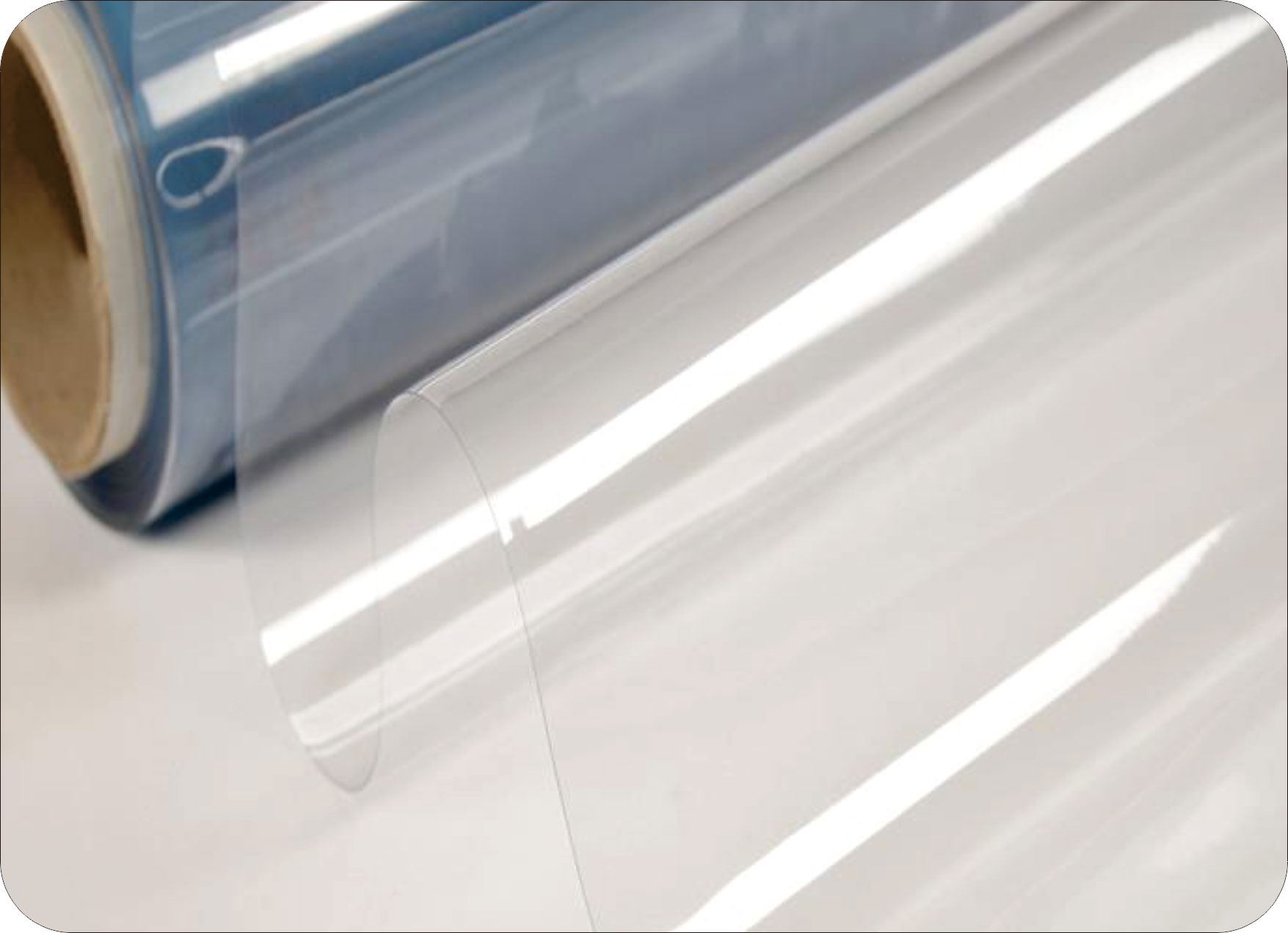

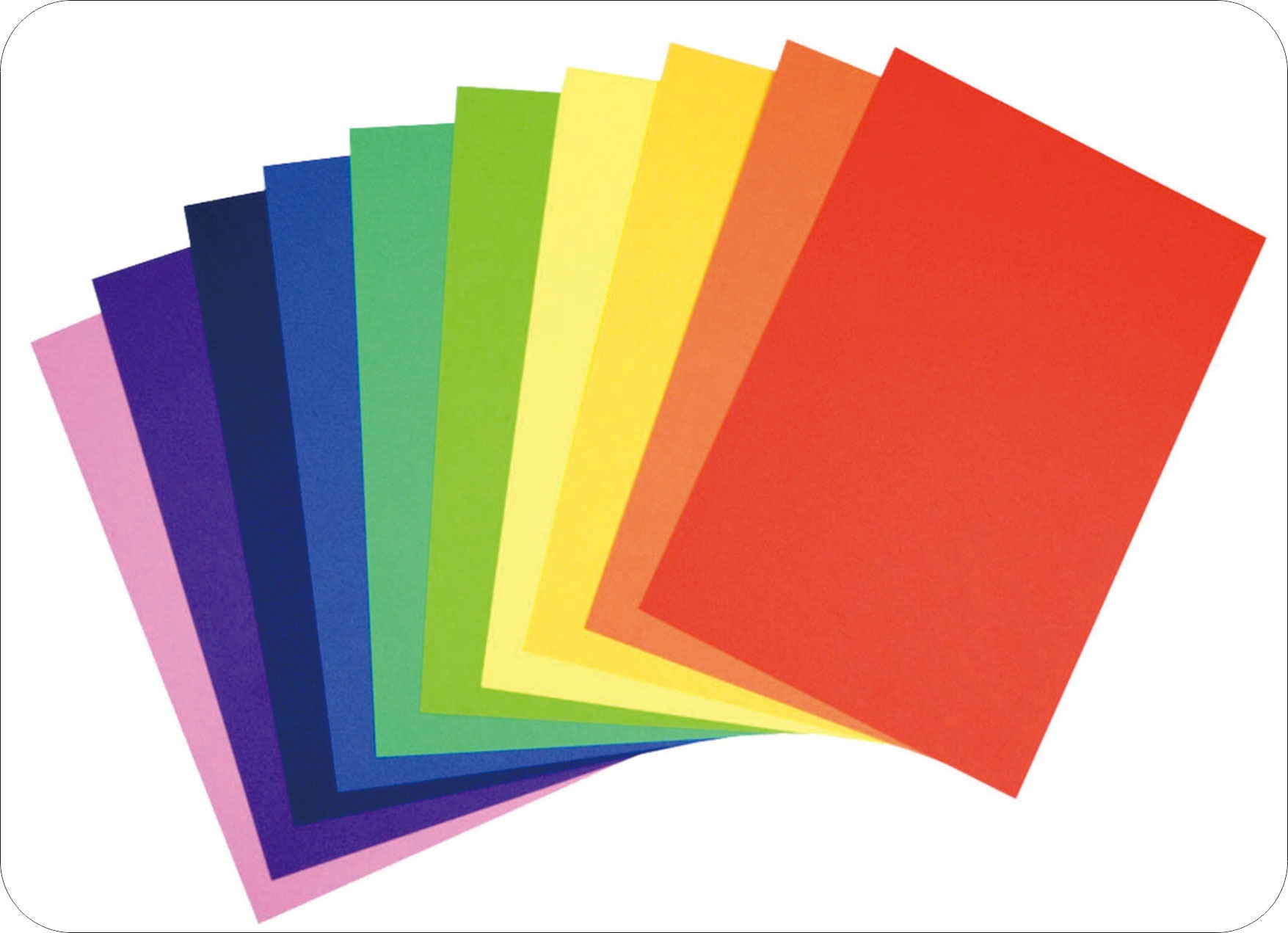

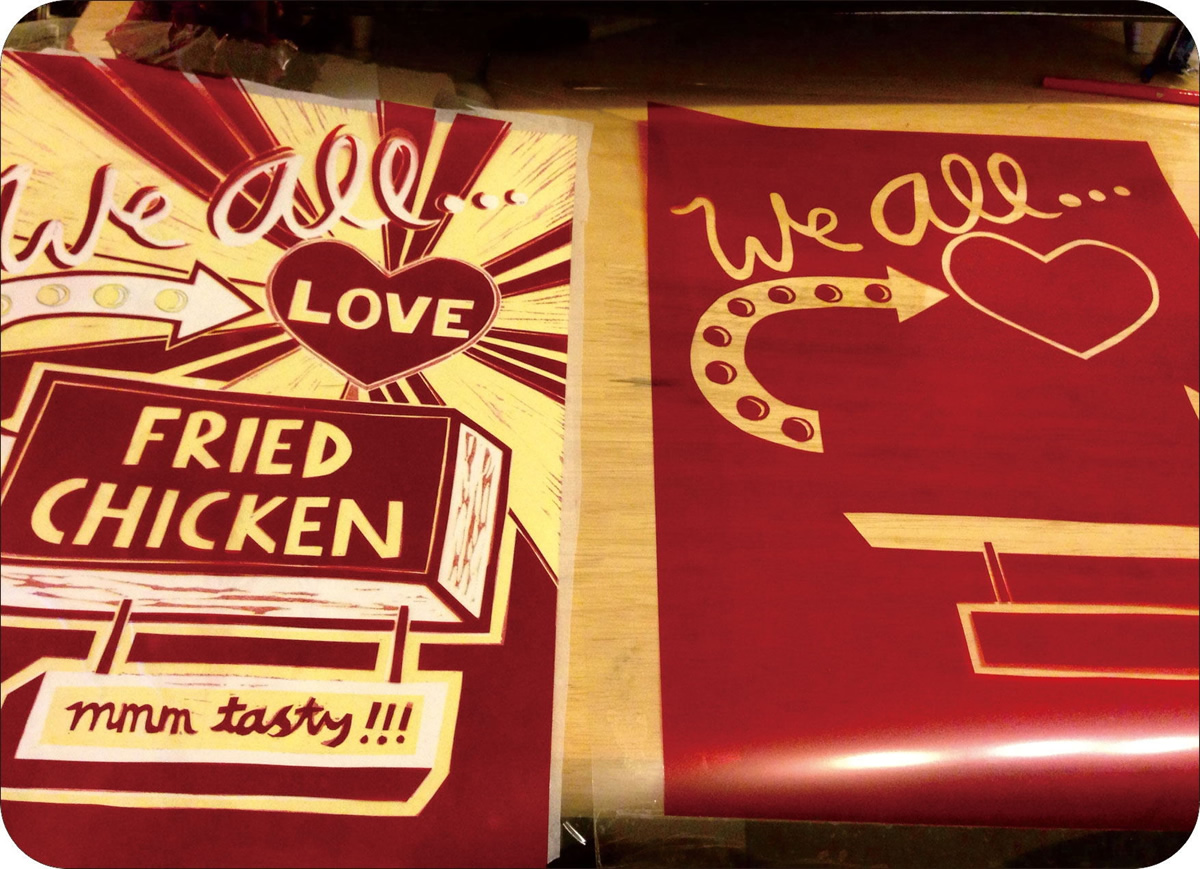

Rubylith色盲片/红膜卡纸(克重≤500G)PVC(厚度≤0.75mm)

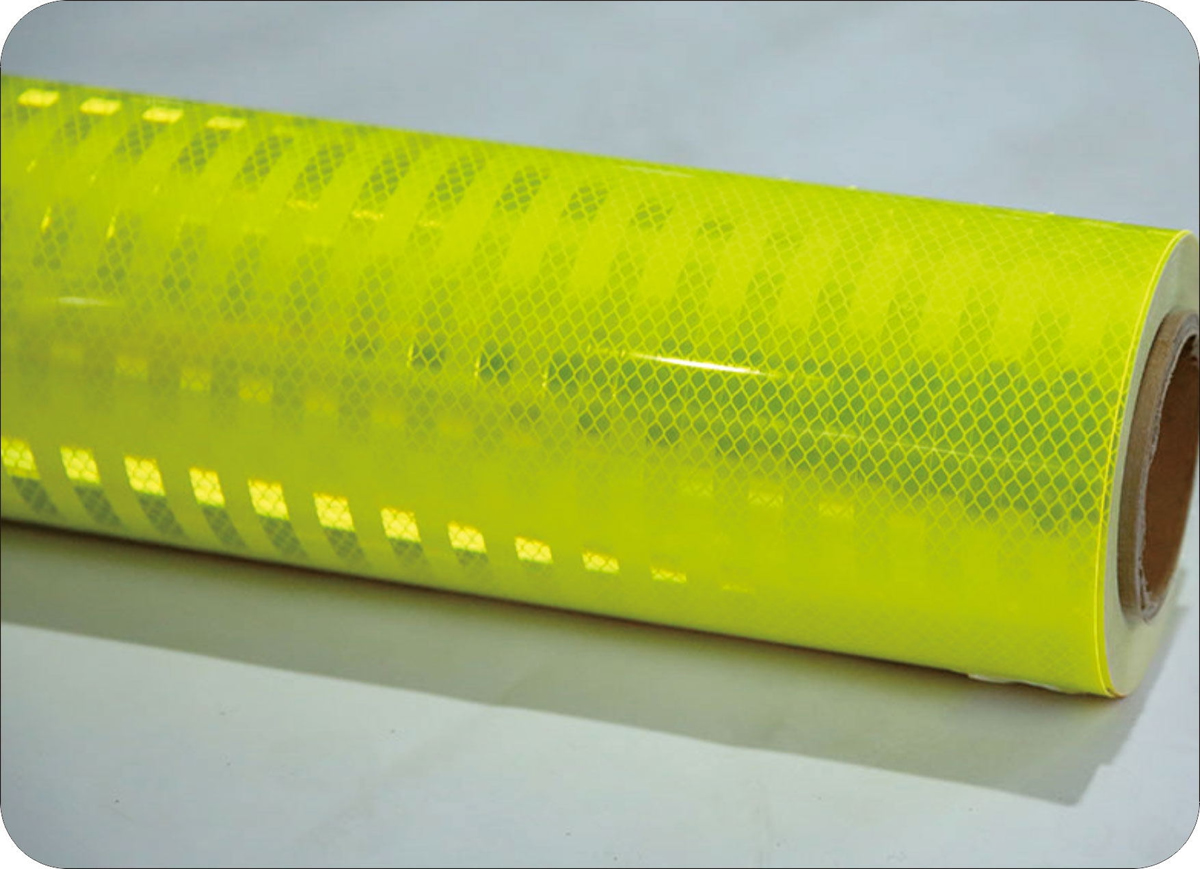

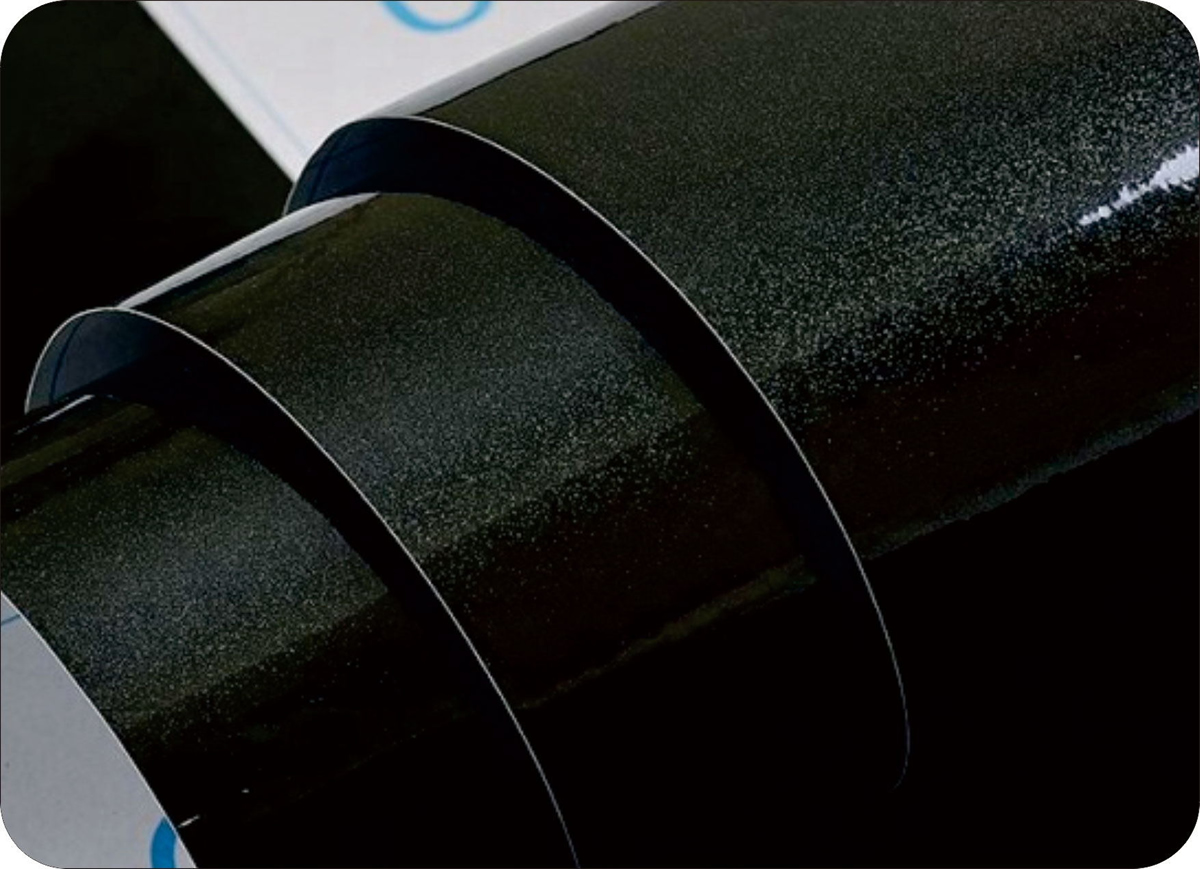

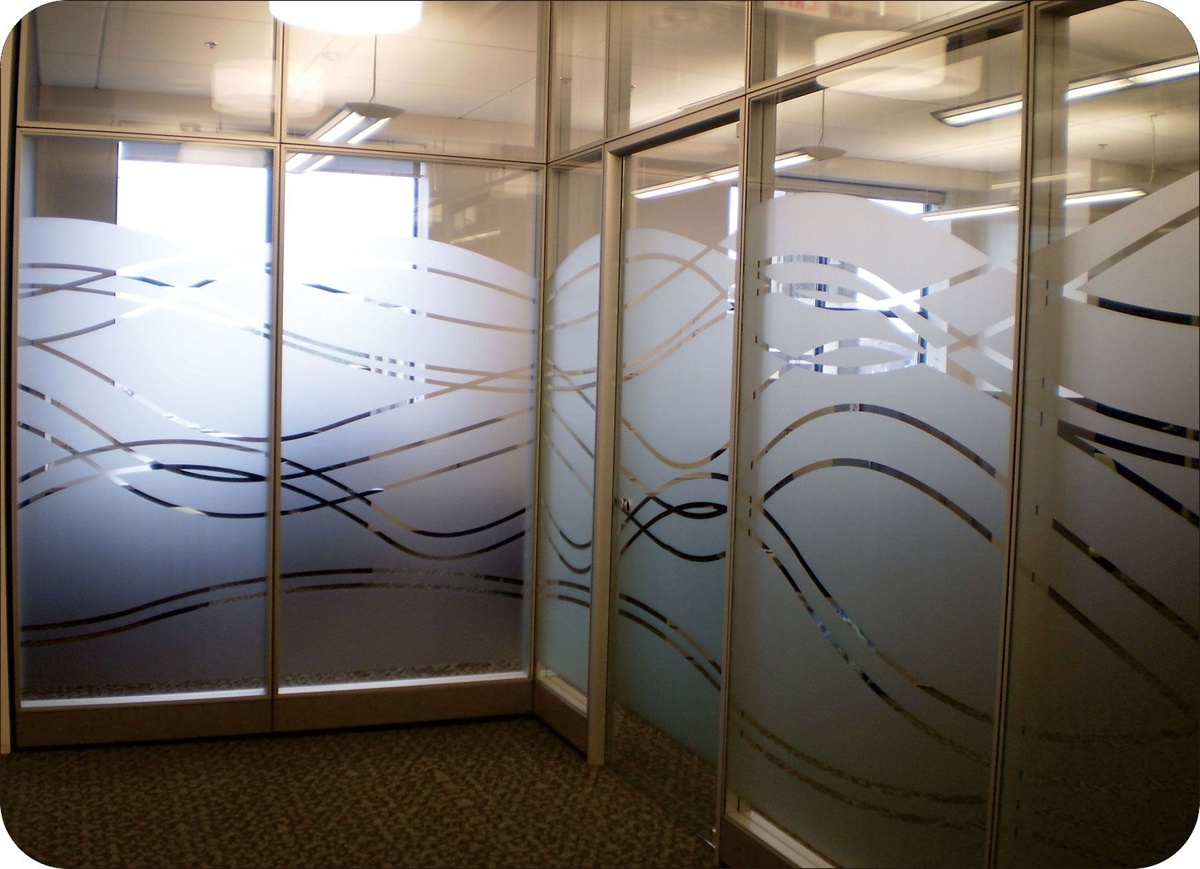

玻璃膜反光膜不干胶即时贴

性能特点参数规格


大陆首家-通过硬件进行刀尖补偿

GUNNER通过硬件进行刀尖补偿,而不是软件。GUNNER硬件刀补的方式在业界处于领先地位,采用硬件刀补可以使机器长期保持高精度加工的状态,而不用担心因更换软件造成的精度不稳定性。

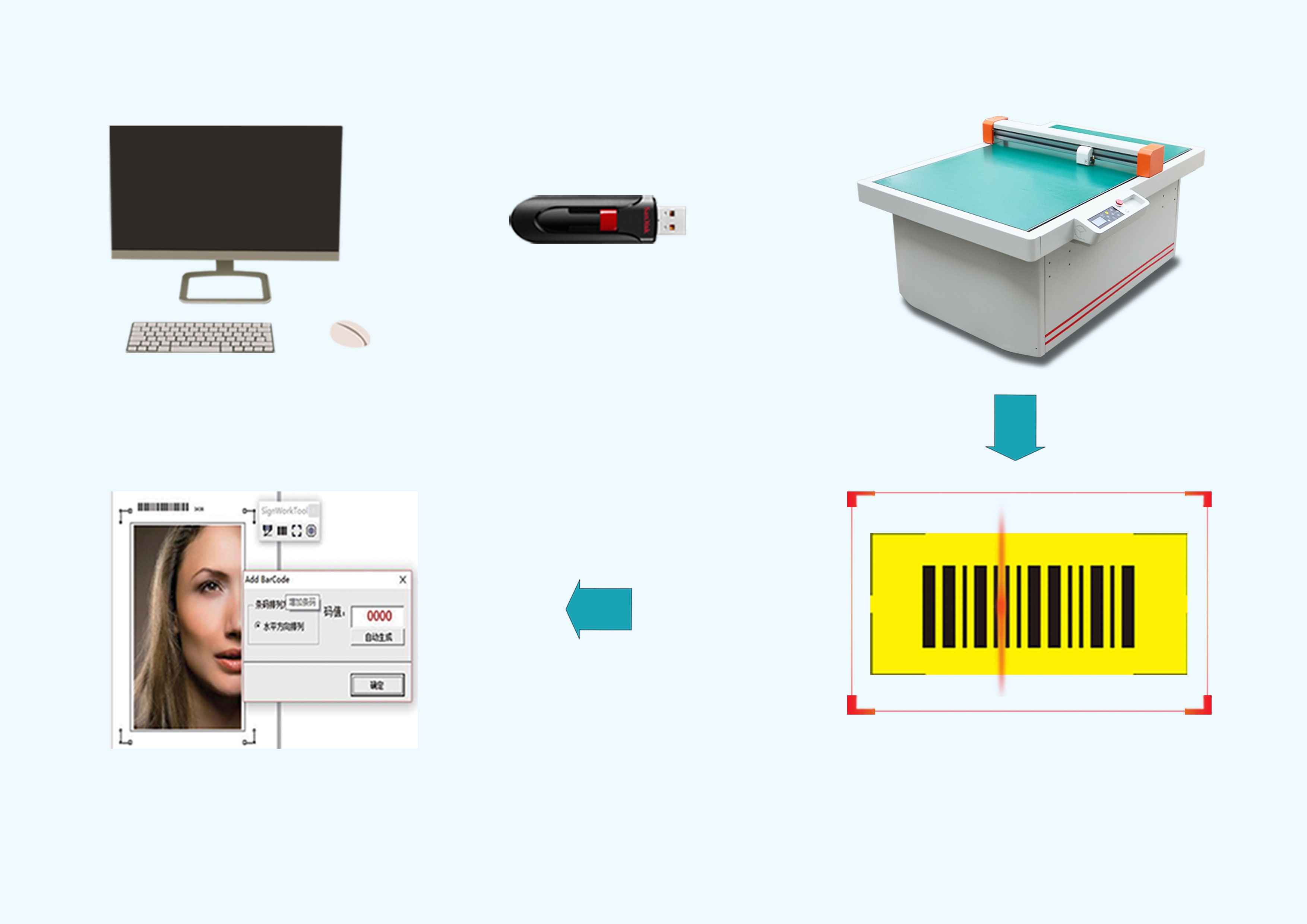

引领业界的离线读取条码功能

GUNNER具备一键读取条码功能,不用连接PC。GUNNER更容易实现完全离线的自动化生产,更适合执行离线混合任务。比如:在一个U盘中存取多个切割任务,GUNNER一键读取条码后,即可自动检索出切割作务,并正确切割。




智能化台面补偿系统

针对材料表面不水平的现象,通过精密光栅定位小车拖刀机构,实现切割过程中自动刀压补偿,精准实现半切、全切。切割品质完美如一,切割过程中永不伤机器台面。




切面光洁、无粘连

在精密光栅尺以及相应压力控制系统的作用下,材料切面光洁、无毛刺、无粘连、易于排废。这一特性可以显著减少用户工作量。




先进运动控制算法

经过近20年的在本行业的经验积累、摸索和验证,我们的软件工程师自主开发了业界领先的运动控制算法,该算法可以明显的消除拐角处圆弧、材料被挑起的现象,从而实现了高精准加工。




过切优化功能

GUNNER自主研发的CAM软件,对刀具物理过切现象进行了系统优化,实现了长幅面无缝对接,确保出色的切割效果。




有效消除静电干扰

静电干扰对刻绘机有严重影响,经过长期努力我们有效的解决了这一行业难点,并且这一成果成功的通过了长期的、不同天气条件下的测试。静电干扰的消除对于保护高价值材料尤其重要。




最大加速度: 4000mm/s²
最大速度: 600mm/s

先进的运动控制算法、伺服电机、音圈电机、优质传动部件等确保了机器的高速和高加工效率的特性。




8组刀压自动分别输出

我们将刀压细分成8组,机器会根据已设定程序按照不同颜色自动分别输出路径。
此功能在业界处于领先地位。




半切 / 全切功能

机器具有半切 / 全切模式,用户可以选择单一模式,也可全选。在全选时,机器会自动分别输出。




先进的多层膜切割方案

对于多层膜加工,机器会在不同层面采用不同刀压进行切割,且在换层时自动切换刀压。




点线切割功能

此功能多用于双层膜打样切割,也可用于加工多种卡纸。
此功能对机械精度要求特别高,截至目前只有极少数进口品牌和我们具有这个功能。




先进标记点识别功能

我们自有软件可一键生成外轮廓,便捷添加标记点。
机器采用红光定位方式识别标记点,操作更简单省时,只需手动识别第一个点,然后机器自动完成其他标记点的识别,并且可以在软件调节定位精度。
当材料摆放位置呈一定程度倾斜的时候仍然可以读取标记点,此功能可节省操作时间。




一键安装打印驱动

真正USB打印输出,可在任何具有打印能力的CAD软件下输出切绘任务。
打印驱动程序支持WINDOWS 32/64位系统。

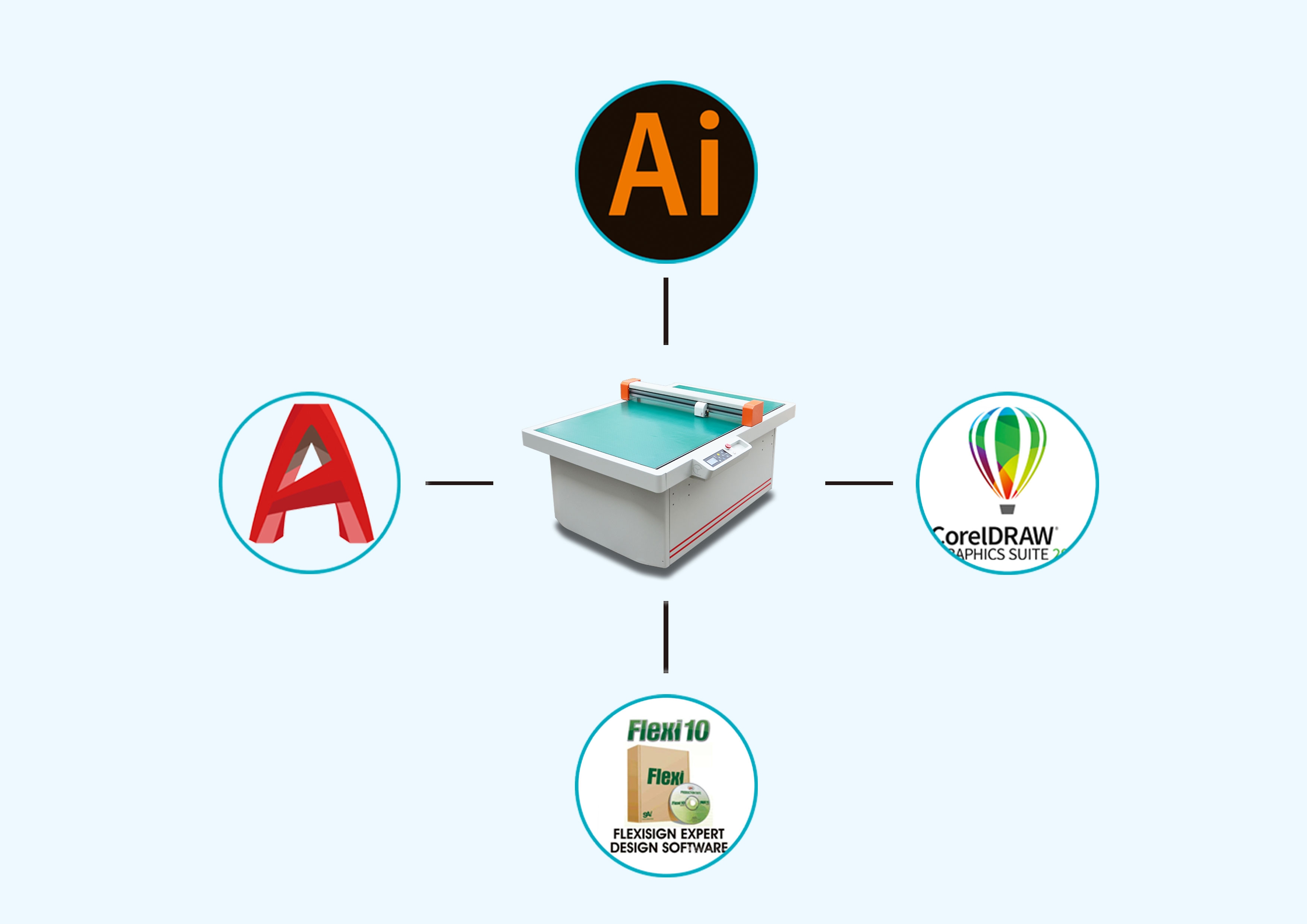

兼容 AutoCAD, AI, Coreldraw和Flexisign

我们拥有业界领先的软件适配能力,我们的设备兼容多款行业流行软件的最新版本,并且我们可以迅速的提供升级服务。

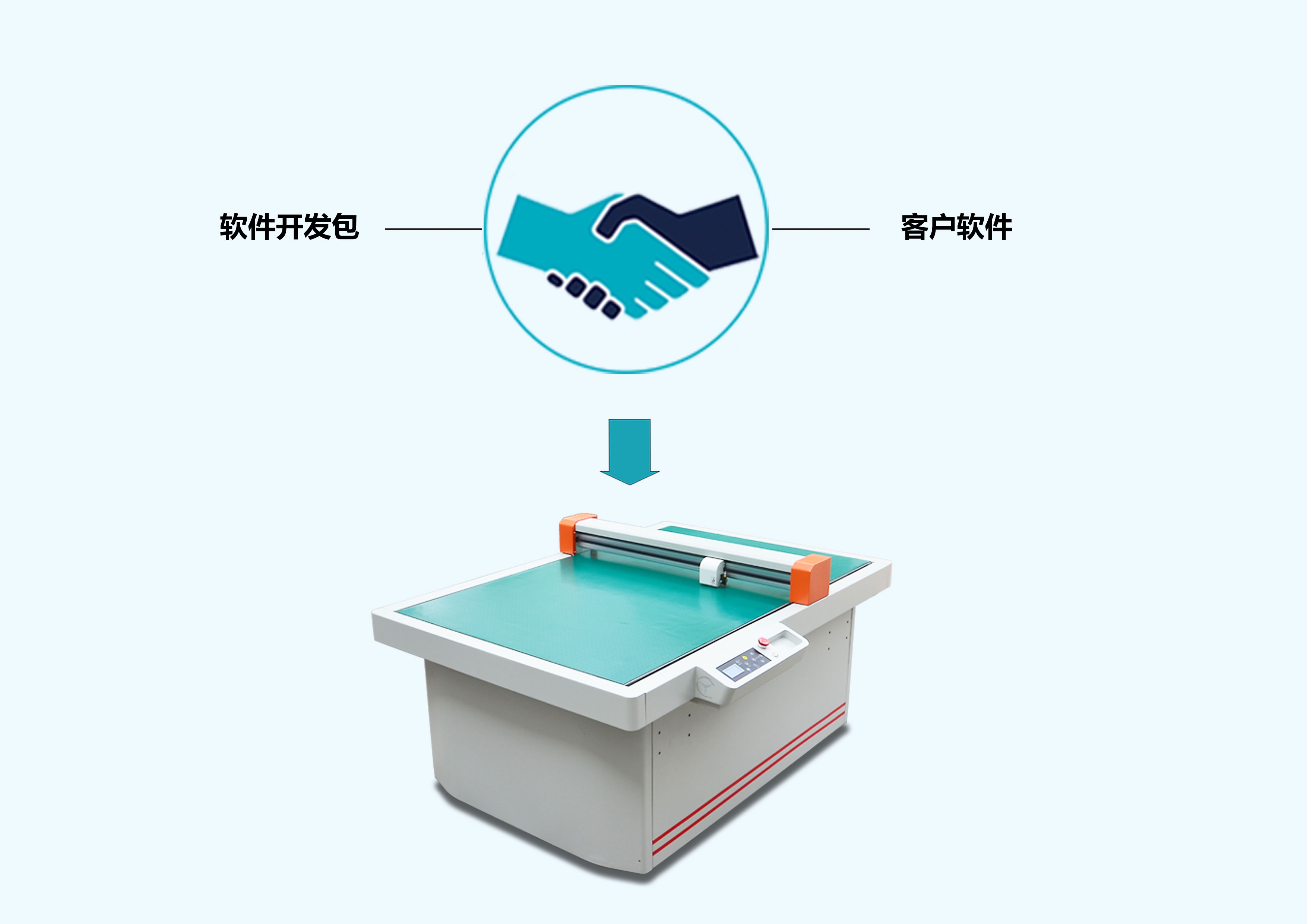

握手协议

对于一些特定行业,我们可以提供软件开发包以适配对方的数据库/专业设计软件,从而形成深度合作。

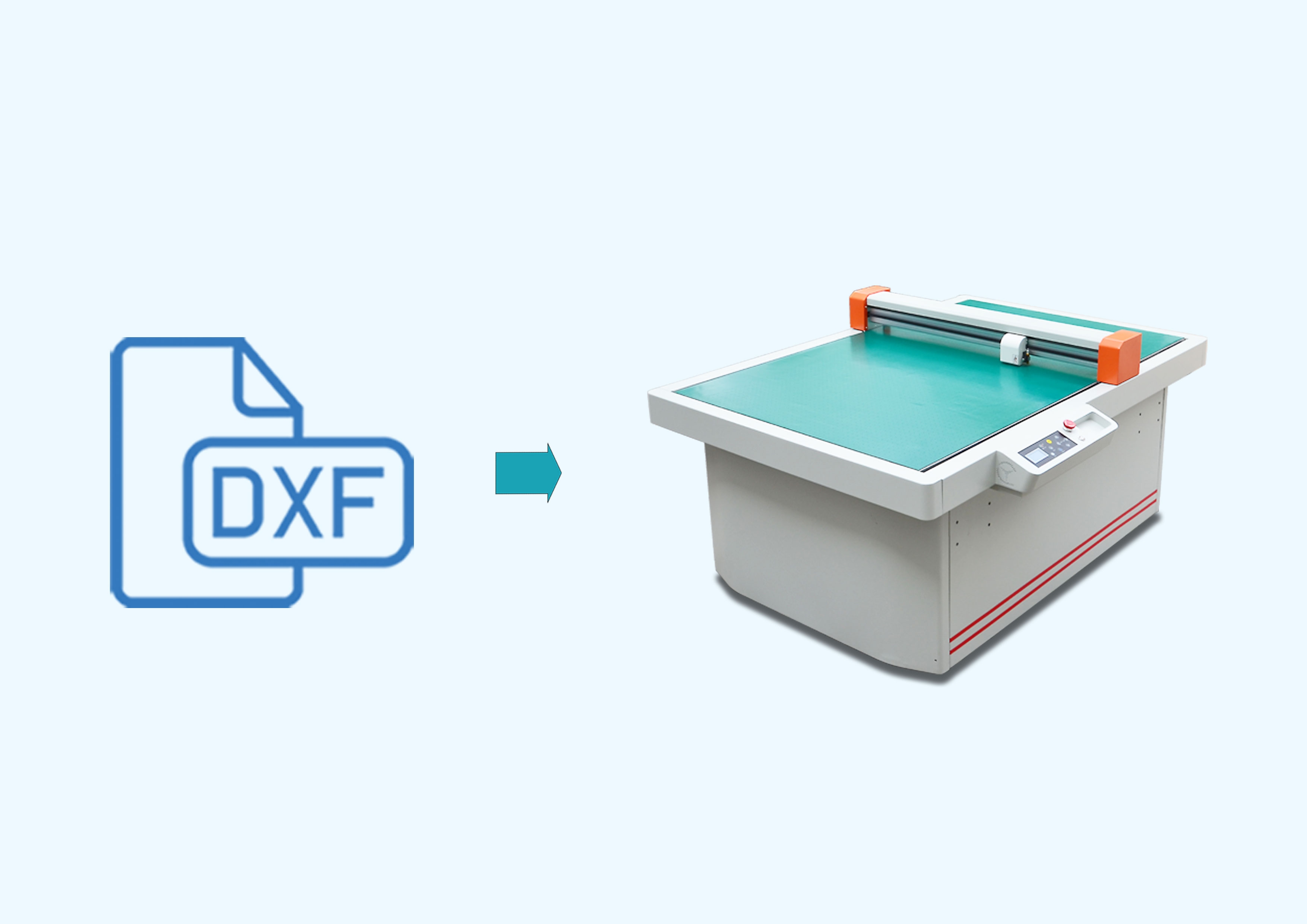

DXF 直接输出

用我们的CAD输出中心软件,用户可以直接输出.DXF格式的加工文件,而不需要进行任何格式转换。




一键删除正在加工的文件

只需一键就可以停止并且删除正在加工的文件,并且是将其从存储器中彻底删除,确保该文件不会再次出现。




先进小车

我们的小车采用超静音高速音圈电机、跑车结构,具有速度快、反应敏捷、长时间加工不过热等优秀特质。此小车结构独特,在同行中处于技术、性能领先地位。




优质部件

我们的主要部件都是采用国际一流品牌,如日本BANDO同步带、NMB轴承和韩国WON超静音直线导轨,优秀的部件确保了出色的机械素质和长期可靠性。




NMB 轴承

日本NMB出品,以高精度、稳定、寿命长而著称。




超静音直线导轨

由韩国WON公司生产,负载、刚性远超同类产品。




精制刀座

此刀座内含精密轴承,刻刀转向精准、顺畅;刻刀固定牢固,切较厚、较粘材料时不掉刀。




真空吸附平台

更密集的进气孔和强吸力真空泵可以牢固固定材料并使其表面平整,从而有助于快速切绘,也有利于精准控制切割深度。




领先的校准技术

制造过程中采用了行业领先的校准技术,以确保各轴向间的垂直度和平行度。




可用多种刻刀

角度: 45° / 刀柄直径:1.5mm,多用于厚料
角度: 30° / 刀柄直径:1.5mm,多用于厚料或者小字
角度: 60° / 刀柄直径:2.0mm, 多用于反光材料




适用厚度介于0.03-1mm的常见软料、中等硬度材料

卡纸 -克重≤ 500G
PVC -厚度 ≤ 0.7mm
PET -厚度 ≤ 0.35mm
及多种其他材料,敬请来料打样


参数规格

型号 GR9015(同GR1590)
台面尺寸 1500x900毫米
切割厚度 0.03-1毫米
最大切割速度 600毫米/秒
最大切割压力 600gf/5.8N, 8组刀压
刀压设置 每1克力可调
最小可加工文字尺寸 3-3毫米
驱动方式 伺服
标准接口 USB,RS-232
加工文件格式 HP-GL ,PLT
刀柄数量 一个刀夹,一个笔夹
电压规格 直流 220伏 ,50-60赫兹
功率 620瓦
电脑操作系统 Win10/8/7/XP
CAM 软件 Singworkpro
材料固定方式 真空平台,背胶板
标记点识别系统 GARMS
包装尺寸 (宽-长-高) 1520x1950x1220毫米
净重/毛重 220/300千克
